高压直流电源又称直流高压电源，它是由交流市电或三相电输入，数千伏以上或数万伏以上直流电压输出的电源，输出功率数百瓦至数千瓦，一般可稳压或稳流。早先的直流高压电源是将交流市电或三相电由工频高压变压器升压变成交流高压电，然后整流滤波得到直流高压电。由于频率低，电源的体积和重量都比较大，转换效率和稳定度差。随着开关电源技术的发展与成熟，采用高频开关变换技术结合高压电源的特点而研制的直流高压电源成为主流。其特点是体积小、重量轻、效率高、功率大、纹波小、储能低和高稳定度、高可靠性。为了满足不同使用的要求，有些直流高压电源制成稳压稳流自动转换的形式。

      高压直流电源又分为高压分布式直流电源、壁挂式直流电源、微型直流电操作电源等。

      高压分布式直流电源

      高压分布式直流电源是一种新型的直流电源设备，主要应用于小型开关站和用户末端，为二次控制线路（如微机保护等智能终端及指示灯、模拟指示器等）提供可靠不间断工作电源，避免交流失电时导致微机保护失去保护作用，解决因操作过电压及谐波等因素使UPS失效从而导致微机保护失效问题。同时还可为符合装置功率要求的一次开关设备（弹簧机构真空断路器、永磁机构真空断路器、电动负荷开关等）提供直流操作电源。


      壁挂式直流电源

      壁挂直流电源适合小型开关站、小型用户变电站及小型10KV变电站系统采用一体化设计思想，由整流模块、监控模块、降压单元、配电单元和电池安装箱构成；具有体积小、结构简单、独立构成系统等特点；监控模块采用LCD汉字菜单显示，对系统监控和电池自动化管理功能完善，具有与自动化系统连接四遥接口，提供RS232和RS485两种通讯接口选择，提供RTU、CDT、MODBUS三种通讯规约选择。


      微型直流电操作电源

      微型直流操作电源主要应用于变电站、开闭所、环网柜和箱式变电站等场所，为一次开关设备（真空断路器、真空接触器、负荷开关等）以及二次控制、保护和信号回路（如微机保护、远程控制单元RTU、负荷控制装置、指示灯、模拟指示器、智能仪表等）提供可靠的直流电源。

       泰克示波器Keithley 2290 系列高压直流电源

       具有低输出噪声的高压输出 2290 系列高压电源非常适合高压设备和材料测试，以及高能物理试验。为高达 5000V 的电压输出选择 2290-5 型号电源，为高达 10,000V 的电压输出选择 2290-10 型号电源。这些电源测量 1V 分辨率的输出电压和 1μA 分辨率的输出电流。除了电压和电流输出显示屏外，第三个显示屏显示以下四种设置之一：输出电压、电压限值、电流限值或电流跳闸。

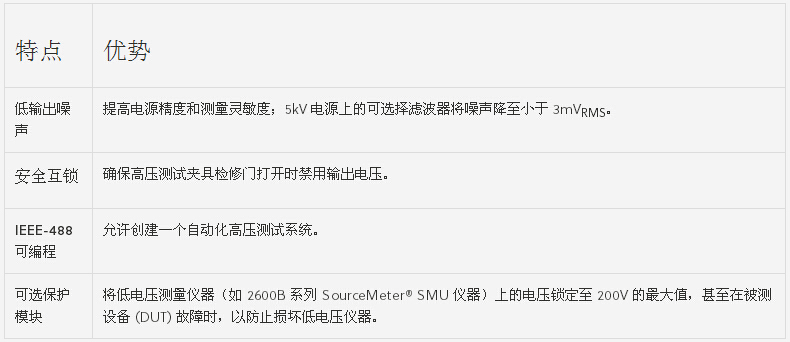

其功能和特点
