很多工程师在使用示波器测量开关电源输出信号时，会发现两个测量通道之间存在互相干扰的情况。这个干扰是否来自于通道之间呢？其实不然，任何事情都是可以通过科技实验来证明验证的，下面我们实测来验证一下。

      使用示波器测量开关电源输出信号时，发现两个测量通道之间存在互相干扰（串扰）的情况。那么两个测量通道之间会不会彼此干扰呢？
测试方法：通道1测量小信号（100mv/div），通道2测量大信号（5V/div），观察信号互相影响的情况。
首先使用标准信号源来验证通道隔离度的影响因素；
然后使用不同的测量方法来验证串扰的影响因素。

通道隔离度测试验证

　　如图1示波器两通道输入的信号直接从信号发生器输出，可以发现通道2信号对通道1无任何影响，通道隔离度好。当然通道隔离度的指标有着更严谨测试方法，这里先简单试验一下。

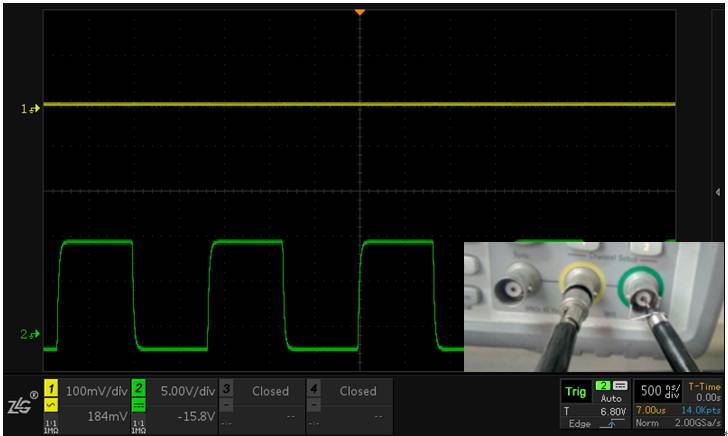

图1 CH1、CH2测量信号发生器输出，接地良好

干扰出现的真正原因——地线

　　实际上，以上干扰主要和探头的使用有关，特别和探头地线的接法有关。测量过程如下，同时记录该测试模式的串扰情况：

1、通道1探头使用鳄鱼夹接地，通道2关闭（证明通道1信号原状，见图2）；

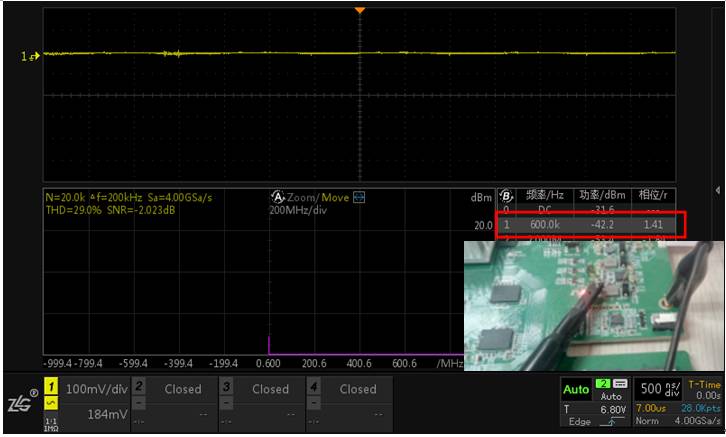

图2 CH1使用夹子测量电源输出，CH2悬空

注：上图通道1信号幅度虽然非常小，但通过FFT分析还是可以定位出600K频点的干扰。

2、通道1和2探头地使用鳄鱼夹只接一个地（串扰非常严重，见图3）；

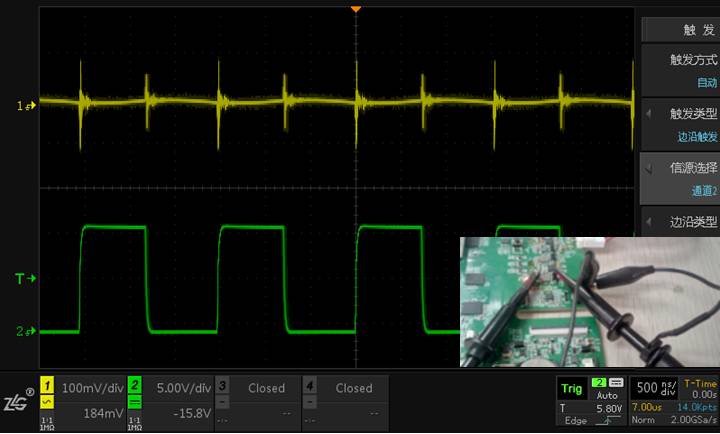

图3 CH1使用夹子测量电源输出，CH2使用夹子测量电感，单点接地

3、通道1和2探头使用鳄鱼夹分别接地（串扰严重，见图4）；

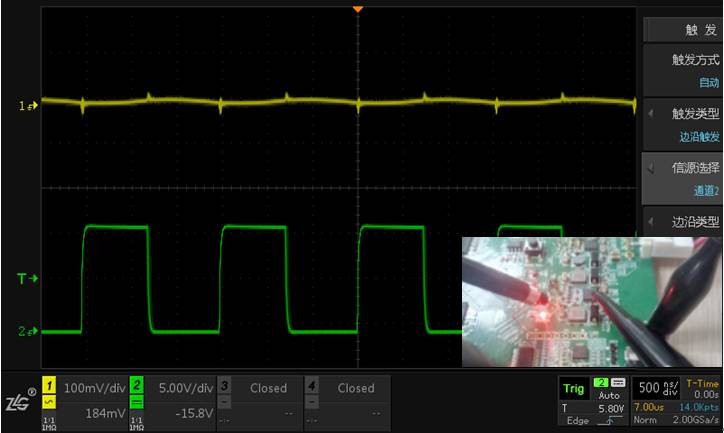

图4 CH1使用夹子测量电源输出，CH2使用夹子测量电感，各自接地

4、通道1使用弹簧接地，通道2使用鳄鱼夹接地（串扰很小，图5）；

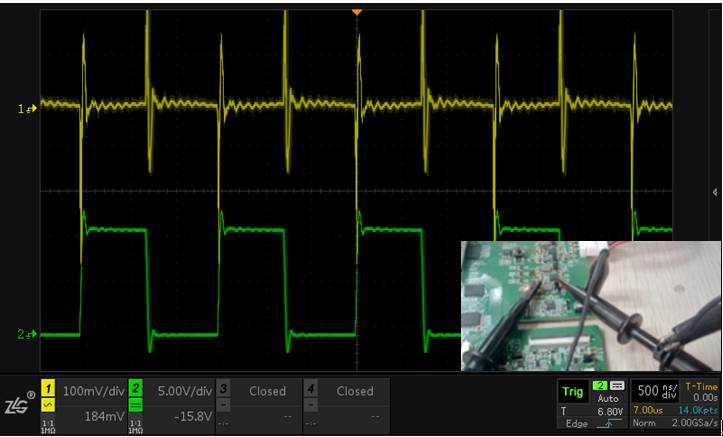

图5 CH1使用接地弹簧测量电源输出，CH2使用夹子测量电感，各自接地

5、通道1和2探头均使用弹簧分别接地（串扰最小，见图6）；

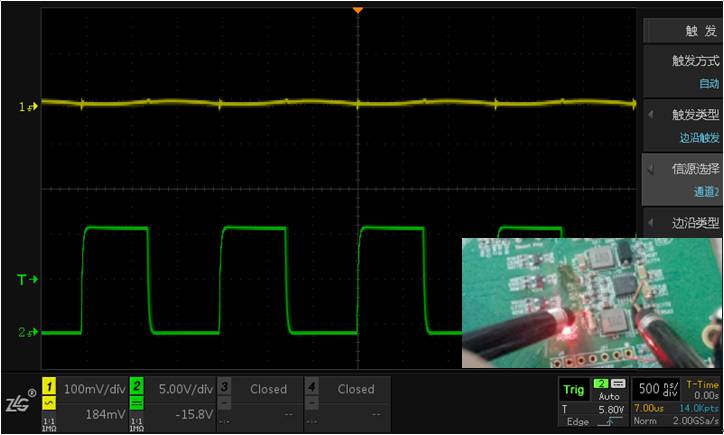

图6 CH1使用接地弹簧测量电源输出，CH2使用接地弹簧测量电感，各自接地

总结：

测量探头及地线连接良好时，示波器的通道间干扰很小；干扰来自测试探头处接地寄生参数的影响，如引线电感；同时测量两个信号时，为了避免接地回路的互相干扰，要分开接地；测量敏感信号时要使用接地弹簧，必要时使用接口端子。后台回复【示波器】，查看ZDS示波器自助技术支持平台。
