可测试高速通信信号的的六种数字示波器
2018/8/13 9:36:22
随着电子设备越来越多地采用射频和数字器件，测试设备正开始将一系列更高级的测量工具整合起来，用于高速通信信号测试。被普遍认为是实验台中心的数字示波器，也没有回避这一波集成的浪潮。新的机型设计了内置波形发生器、逻辑分析仪，以及串行协议和频谱分析功能。
在 某些情况下，对于射频通信信号测试，数字示波器可能比信号分析仪等频域仪器更加可取。这对于频率在3.1GHz至10.6GHz、数据速率高达 1024Mb/s的新兴超宽带（UWB）通信系统来说尤为如此。虽然信号分析仪具有更好的动态范围和更小的失真，但对于信号分析，现代示波器却具有更高测 量带宽和更多自动化功能的优势。
这里有6个具有频域功能的新数字示波器可用于通信器件的测试。
1.Infiniium V系列示波器
Infiniium V系列示波器提供了从8GHz至33GHz的广泛的测量带宽，并且在所有型号上都具有4个模拟通道标准。新高带宽型号——DSAV334A采样示波器以 33GHz运行，两个通道下的实时采样率为80GS/s，四个通道下为40GS/s。该仪器支持2.10mVrms的本底噪声和50mV/格的灵敏度，并 且抖动测量基底低于100fs。
DSA334A 示波器每通道内存深度为100Mpts，并且提供12.5Gbps硬件串行触发和160位序列。对于频域测量，它提供FFT功能，使用户能够实现高达 33GHz的宽带宽测量——其可以通过将仪器与下变频器电路相结合来增加。有效位数（ENOB）大于5.5且杂散频率动态范围（SFDR）大于 50dBc，可用于提高其频谱分析功能的动态范围。
Infiniium V系列示波器探测系统支持高达30GHz的浏览，并可针对更高的测量要求而升级。广泛的软件更新使示波器能够测量LPDDR4、HDMI 2.0、100G以太网和MIPI标准的规范。另外，此系列中包含的33GHz混合信号示波器（MSO）除了4个模拟输入以外，还可接受16个数字通道。
2. 泰克DPO70000SX高性能示波器
泰克（Tektronix）公司的DPO70000SX高性能示波器提供70GHz的实时测量带宽，其采样率为200GS/s且采样分辨率为5ps。该示波器包含在一个紧凑的封装中，可以与其它示波器模块连接起来增加可用的通道数，同时保持通道至通道抖动低于500fs。
再 加上SignalVu矢量分析软件，该示波器能够分析宽带射频信号，例如雷达、光相干网络、电子战（EW）或WLAN 802.11ac。示波器以全触发能力工作时，该软件能够提供实时信号分析仪的功能，包括矢量信号分析、脉冲分析、蓝牙或WLAN测试和频谱分析等功能。
这 些型号适用于单机（single-unit）系统——系统在单通道上支持高达70GHz带宽，双通道支持33GHz带宽，四通道支持23GHz带宽——或 者每带宽可打开两倍通道数的双机系统中。该系统采用异步时序交织（ATI）技术工作，该技术是泰克采用IBM锗化硅（SiGe）器件所开发的。示波器将输 入信号分解，利用模数转换器（ADC）将其转换成数字格式，然后将其重建成宽带信号的实时测量结果。
现代示波器不再只是一个时域测量工具。它已演变成为能够进行频域测量，从而能够满足长期演进（LTE）和无线局域网（WLAN）等无线通信系统的信号验证和调试的需要。它使用快速傅里叶变换（FFT）功能或频谱分析软件，通过仪器内置的多种增强测试功能来执行这些测量。

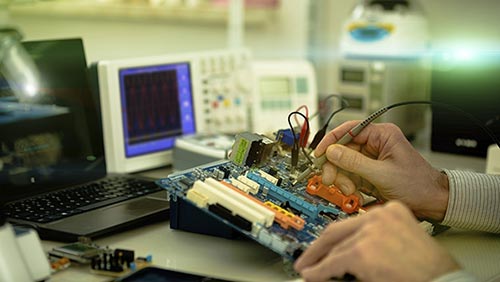

图1：由于测试设备供应商集成了逻辑、协议和频谱分析等功能，现代示波器已不再只是一个时域测量工具。
在 某些情况下，对于射频通信信号测试，数字示波器可能比信号分析仪等频域仪器更加可取。这对于频率在3.1GHz至10.6GHz、数据速率高达 1024Mb/s的新兴超宽带（UWB）通信系统来说尤为如此。虽然信号分析仪具有更好的动态范围和更小的失真，但对于信号分析，现代示波器却具有更高测 量带宽和更多自动化功能的优势。
这里有6个具有频域功能的新数字示波器可用于通信器件的测试。
1.Infiniium V系列示波器
Infiniium V系列示波器提供了从8GHz至33GHz的广泛的测量带宽，并且在所有型号上都具有4个模拟通道标准。新高带宽型号——DSAV334A采样示波器以 33GHz运行，两个通道下的实时采样率为80GS/s，四个通道下为40GS/s。该仪器支持2.10mVrms的本底噪声和50mV/格的灵敏度，并 且抖动测量基底低于100fs。
图2：Infiniium V系列示波器。
DSA334A 示波器每通道内存深度为100Mpts，并且提供12.5Gbps硬件串行触发和160位序列。对于频域测量，它提供FFT功能，使用户能够实现高达 33GHz的宽带宽测量——其可以通过将仪器与下变频器电路相结合来增加。有效位数（ENOB）大于5.5且杂散频率动态范围（SFDR）大于 50dBc，可用于提高其频谱分析功能的动态范围。
Infiniium V系列示波器探测系统支持高达30GHz的浏览，并可针对更高的测量要求而升级。广泛的软件更新使示波器能够测量LPDDR4、HDMI 2.0、100G以太网和MIPI标准的规范。另外，此系列中包含的33GHz混合信号示波器（MSO）除了4个模拟输入以外，还可接受16个数字通道。
2. 泰克DPO70000SX高性能示波器
泰克（Tektronix）公司的DPO70000SX高性能示波器提供70GHz的实时测量带宽，其采样率为200GS/s且采样分辨率为5ps。该示波器包含在一个紧凑的封装中，可以与其它示波器模块连接起来增加可用的通道数，同时保持通道至通道抖动低于500fs。
再 加上SignalVu矢量分析软件，该示波器能够分析宽带射频信号，例如雷达、光相干网络、电子战（EW）或WLAN 802.11ac。示波器以全触发能力工作时，该软件能够提供实时信号分析仪的功能，包括矢量信号分析、脉冲分析、蓝牙或WLAN测试和频谱分析等功能。
这 些型号适用于单机（single-unit）系统——系统在单通道上支持高达70GHz带宽，双通道支持33GHz带宽，四通道支持23GHz带宽——或 者每带宽可打开两倍通道数的双机系统中。该系统采用异步时序交织（ATI）技术工作，该技术是泰克采用IBM锗化硅（SiGe）器件所开发的。示波器将输 入信号分解，利用模数转换器（ADC）将其转换成数字格式，然后将其重建成宽带信号的实时测量结果。
