经泰克专家和用户的多次交流后，将新有关宽带射频的十大热点应用方案分别撰写成技术文章，我们将分期推出，和行业朋友分享，助力您的研发工作。用很尖端的测试设备应对很新标准发展、任务要求和前沿科技的挑战！

　　今天，就聊聊基于泰克ATI示波器的超宽带信号采集及分析方案。
　　随着技术的进步，更高载波、更高带宽的射频信号传输技术应用到雷达、太赫兹、通信、量子计算等产品的研制上，如毫米波汽车防撞雷达、Wigig等。40G载波、2GHz调制带宽以上的测试需求越来越多，甚至可能需要进行多路的同时采集，来进行系统的性能验证。

　　面对如此宽的信号，一般频谱仪的分析带宽已无法满足，只能借助示波器加矢量信号分析软件来完成。这就要求作为采集系统的示波器具有超高采样率，超宽的带宽和极好的信号保真度，同时可方便实现多路的同时采集，需要保证采集系统的底噪和同步性能。分析软件需要具有频域、时域调制域的多域分析功能，这些都对测试系统带来了极大的挑战。

　　泰克超宽带采集系统特点介绍

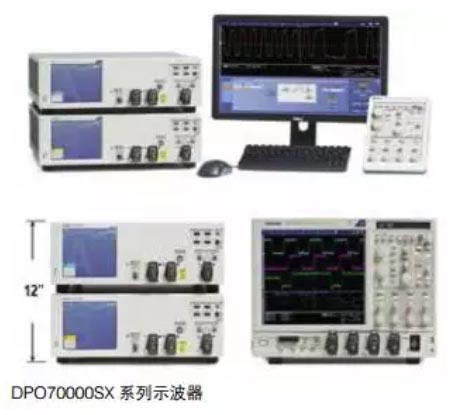

　　泰克更高性能的采集方案基于泰克很新的 DPO70000SX 系列高带宽实时示波器，其全新的系统架构，紧凑的5?英寸(3U)仪器封装，实现了功能很广泛的多通道采集系统，提供了高达70 GHz模拟带宽的超高带宽实时信号采集和分析功能，200GS/s的采样率，上升时间小于6ps.这样的采集方案可以支持70GHz频段内任意带宽的调制信号、矢量信号、脉冲信号的分析。
　　该方案采用已获专利的异步时序交织 (ATI) 结构为实时信号采集提供了很低的噪声和很高的保真度。这种已获专利的对称结构本身的噪声要远远优于传统带宽交织方法。

　　超宽带信号采集及分析应用介绍

　　低噪声、高带宽DPO70000SX系列示波器特别适合基于FFT的高频测量分析。DPO70000SX仪器提供了高达70GHz的FFT (快速傅立叶变换) 测量功能。由于可扩充的仪器结构，RF工程师可以获得一台单通道仪器进行纯 RF输入测量，然后再扩展到多台配置，进行全方位 RF系统验证。

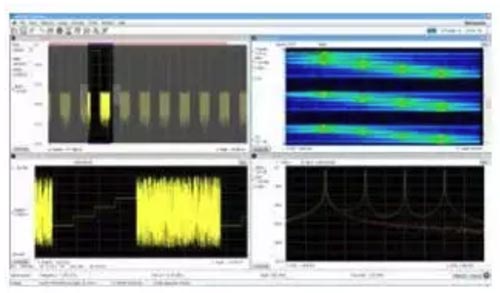

　　在需要对RF或基带信号进行宽带矢量信号分析时，示波器SignalVu分析软件可以在多个域中同时进行测量 (频域、时域、调制域)。SignalVu测量和示波器的时域采集和触发完全相互关联。射频子系统命令等时域事件可以用作触发事件，同时还可以在频域中看到子系统的射频信号。
