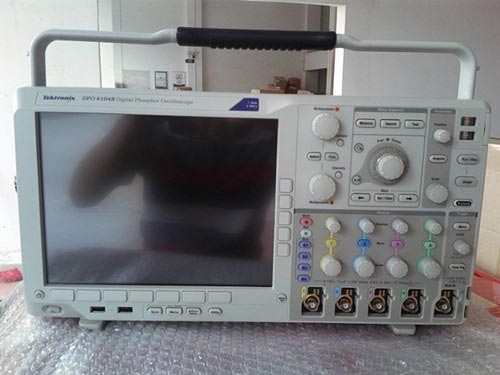

Tektronix示波器说明方法  泰克DPO4104B示波器现货使用说明方法如下。

　　MSO/DPO4000系列混合信号示波器拥有高达1GHz的带宽和5GS/s的采样率，为查看快速变化的信号细节提供了所需的性能。由于多达20条通道，您可以使用一台仪器，同时分析模拟信号、数字信号和串行信号。再加上自动串行和并行总线分析、创新的Wave Inspector?控制功能和自动电源测量功能，MSO/DPO4000系列为您提供了所需的多功能工具，可以简化了加快复杂设计的调试工作。

　　主要产品特色：

　　Wave Inspector智能存储管理

　　串行触发和分析

　　10.4”更大的显示器, 前面板上USB和CompactFlash端口, 及TekVPI?改善的探头接口, 更强的操作渐变性

　　主要特点：

　　350MHz带宽

　　2通道

　　2.5GS/s的取样速率

　　所有通道上10M样点的记录长度

　　Wave Inspector控制功能，提供了前所未有的波形分析效率

　　I2C, SPI, CAN串行触发和分析

　　10.4英寸(264毫米) XGA彩色显示器

　　前面板上USB和CompactFlash，快捷简便地存储数据

　　TekVPI?探头接口支持有源探头、差分探头和电流探头，自动定标和确定单位

　　体积小，重量轻–仅厚5.4 英寸(137毫米)，仅重11磅(5公斤)

　　DPO4000系列产品技术数据:

　　*数字实时(DRT)取样技术，支持sin(x)/x内插

　　S 标配功能

　　A 单独提供

　　功能 优点

　　MSO/DPO 4000系列产品型号：

　　型号 带宽 记录长度 模拟通道 数字通道

　　DPO4034 350MHz 10M 4 --

　　MSO4034 350MHz 10M 4 16

　　DPO4054 500MHz 10M 4 --

　　MSO4054 500MHz 10M 4 16

　　DPO4104 1GHz 10M 4 --

　　MSO4104 1GHz 10M 4 16

　　4 模拟通道 16 数字通道 通过单一仪器同时分析模拟和数字信号，在系统层面上解决复杂设计的问题。

　　数字荧光显示屏 以50,000wfm/s的波形捕获率和和灰阶(intensity-graded)显示屏快速捕获和显示毛刺和很少发生的事件。

　　全套触发技术 利用超过125个触发组合快速捕获信号异常，包括建立/保持、串行数据包内容和并行数据。

　　Wave Inspector? 控制装置 利用控制装置轻松地查看、搜索和浏览长记录，对波形数据进行高效分析。

　　自动测量 利用29种自动测量和快速傅立叶变换(FFT)分析简化对器件的分析。

　　并行总线触发与分析(MSO系列)利用自动触发、解码和搜索功能快速调试并行总线。捕捉快速过渡的时间分辨率高达60.6ps

　　串行触发、解码和搜索选项 快速调试通用串行总线–I2C, SPI, USB,CAN, LIN, FlexRay, RS-232/422/485/UART and I2S/LJ/RJ/TDM.

　　功率分析选项 实现快速，准确的结果综合自动化功率测量
