示波器的那些事-示波器波形测量
2019/2/27 14:14:22
波形测量
许多术语用来描述使用示波器可以进行的测量类型。现在就来介绍部分常用的测量和术语。
幅度

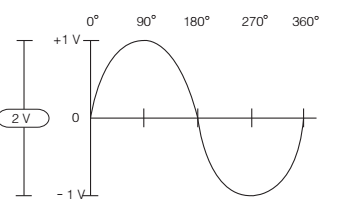

幅度指电路中两点之间的电压量。幅度通常指从接地或零伏测得的信号的最大电压。图中所示的波形的幅度为1V，峰峰值电压为2V。
相位
观察正弦波最适合解释相位。正弦波的电压电平基于循环运动。由于一个圆有360°，所以一个正统波的周期有360°，如上图所示。在想描述周期经过多少量时，您可以使用度描述正弦波的相角。
相移描述了两个类似信号之间的定时差。图中标为“current”（电流）的波形与标为”voltage”（电压）的波形异相90°，因为这两个波在周期中到达类似点相距一个周期的1/4（360°/4=90°）。相移在电子器件中十分常用。
使用数字示波器进行波形测量
许多术语用来描述使用示波器可以进行的测量类型。现在就来介绍部分常用的测量和术语。
频率和周期

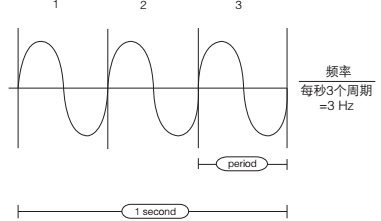

如果信号重复，那么它就有频率。频率用赫兹（Hz）表示，等于信号本身在一秒钟内重复的次数，称为每秒周期数。重复的信号还有周期即信号完成一个周期所需的时间。周期和频率是倒数关系，因此频率＝1/周期，周期＝1/频率。例如，图中的正弦波的频率是3Hz，周期是1/3秒。
电压
幅度
幅度指电路中两点之间的电压量。幅度通常指从接地或零伏测得的信号的最大电压。图中所示的波形的幅度为1V，峰峰值电压为2V。
相位
观察正弦波最适合解释相位。正弦波的电压电平基于循环运动。由于一个圆有360°，所以一个正统波的周期有360°，如上图所示。在想描述周期经过多少量时，您可以使用度描述正弦波的相角。
相移描述了两个类似信号之间的定时差。图中标为“current”（电流）的波形与标为”voltage”（电压）的波形异相90°，因为这两个波在周期中到达类似点相距一个周期的1/4（360°/4=90°）。相移在电子器件中十分常用。
使用数字示波器进行波形测量

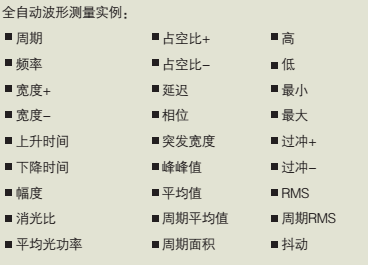

现代数字示波器拥有多种功能，可以更简便地进行波形测量。它们有前面板按钮和/或基于屏幕的菜单，您可以使用这些按钮或菜单，选择全自动测量，包括幅度、周期、上升/下降时间、等等。许多数字仪器还提供中间值和RMS计算、占空比和其它数学运算。自动测量作为屏幕上字母数字读数显示。一般来说，这些读数要比直接格线解释获得的数据更准确。
