目前常用的电源测量探头是10:1无源探头、100:1无源探头、高压差分探头。探头的选择上首先要考虑电压范围，被测电压不要超出探头允许的范围。比如说一般的10:1的无源探头，其低频耐压值是300VRMS，且随着频率的升高而降低，如图所示。使用之前要测量信号的电压范围在此范围内，否者将无法进行正确的测量。

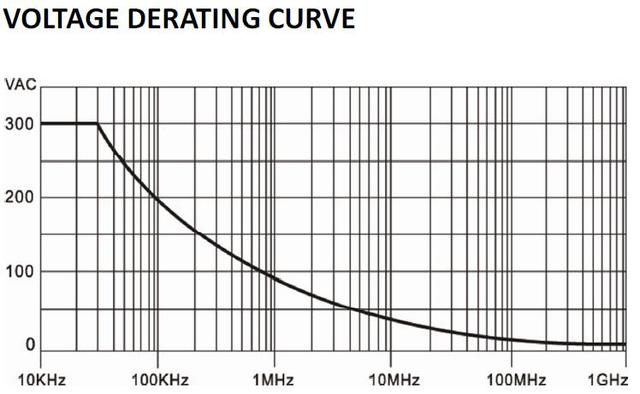

无源探头输入额定电压曲线

除此之外，还需要考虑探头衰减比对底噪的放大，从而判断信号的真实有效部分。由于信号经过了探头的衰减，为了还原真实信号的大小，示波器内部会对信号再进一步放大，而此时Gn1和Gn2也就跟着被放大，其放大倍数就是衰减比的倒数。所以衰减倍数越大，其测量系统的本底噪声也就被放大的越多。

例如使用500：1高压差分探头进行测量，示波器本底噪声是1mv，探头噪声为为1mv，这样累加噪声是2mv，再经过500倍的放大，其本底噪声就达到了1V，此时就需要考虑，1V的噪声是否在允许范围内。如果您的被测系统纹波本身也就只有1V或者更小，那1V的噪声显然是不允许的。

二、接地方式的选择

传统的使用习惯上，示波器的接地方式就是那根长长的接地夹线。如图所示，这种接地方式，确实是一种简单方便的接地方式，但是却并不是一种严谨的、准确的接地方式。

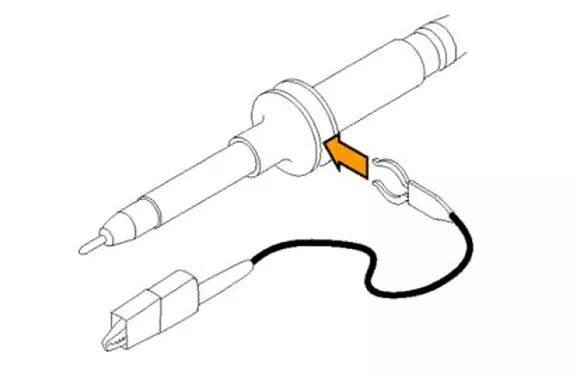

接地夹线示意图

由于地夹线比较长，其会形成一个寄生电感Lgnd，随着夹线的增长，这个电感也会增大，而这个回路电感会和示波器探头的输入电容Cin产生谐振。这就导致示波器的幅频特性变得不平坦，导致测量不准确。其等效电路如图所示：

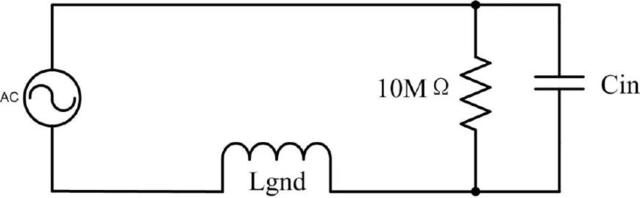

接地夹线等效电路图

但是这还不是接地夹线最致命的。开关电源，随着开关管的开合，不仅仅产生了电源纹波，同时也产生了很多电磁干扰，通过空间进行辐射，而这部分辐射就会被接地夹线与探头形成的线圈给接收到，再加上示波器是高阻输入的，就导致这部分信号对测量的干扰非常可观。电磁干扰虽然也可以说是电源的一项参数，但是这部分信号是无法通过示波器探头来进行准确测量的，测量出来的值是毫无意义的。

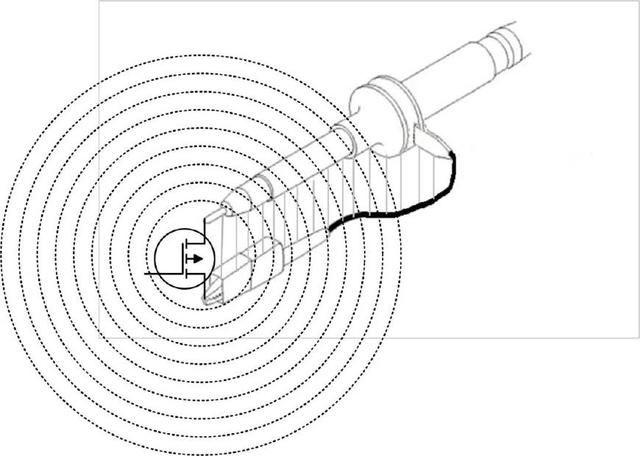

电磁辐射示意图

因为以上两点，所以在测试电源纹波时，是不应该使用接地夹线的，而应该使用接地弹簧。如图所示，这样既降低了环路电感从而保证了较好的幅频特性，又降低了电磁辐射的引入。

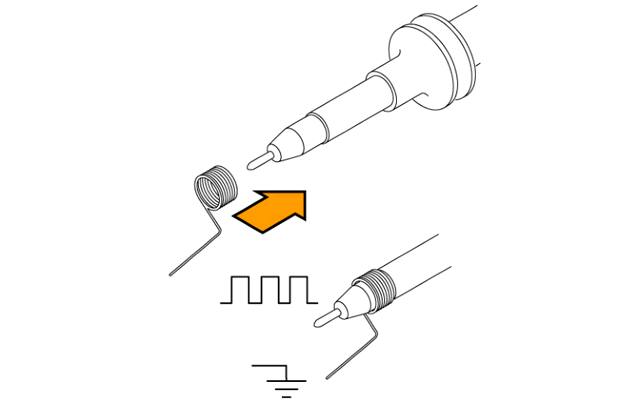

接地弹簧示意图

如果是使用的高压差分探头，则应该将两根输入线双绞在一起，如图所示，用以降低环路面积。

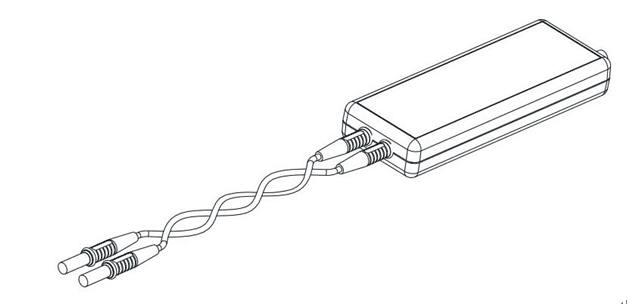

高压差分探头输入线双绞示意图

三、总结

以上指出了一些测量电源纹波的一些注意事项，归纳如下：

1、探头的选择，需要结合探头的耐压范围和被测信号的电压范围来选取，同时还要考虑探头衰减比对本底噪声的放大作用。

2、接地方式的选择，应该尽可能的降低接地回路，如使用接地弹簧。这样既能改善幅频曲线，又能降低电磁辐射的干扰。

3、灵活的使用数字滤波器，将我们需要的信号从“纷纷扰扰”的噪声中提取出来，使得结构更加精确。

4、通过FFT的后期分析功能，可以更加准确的测量开关频率上的噪声大小。
