示波器_泰克示波器选型指南
2019/5/13  9:26:48

  泰克为许多不同的应用和用途提供示波器。为帮助您根据需求选择适当的示波器,下面列出了选择示波器时最常用的指标,同时给出了有助于确定您的要求的几条小贴士。



  1、带宽

  所有示波器都有在随着频率增大而幅值下降的低通频响特性。示波器带宽是指正弦曲线输入信号衰减到信号真实幅度 70.7% 的频率,也就是 -3 dB 点。示波器必须有充足的带宽,能够捕获信号所有相关的频率成分。如果您要处理数字信号,那么通过比较信号与示波器的上升时间指标,确定起来会更容易。所用示波器的上升时间指标要比信号上升时间快 5 倍,可使误差保持在 2% 以下 )。

  法则:带宽 > 5 x 最高信号频率

  2、采样率

  示波器采样速度越快,显示的波形分辨率和细节越高,关键信息或事件丢失的可能性越低。泰克建议最低 5倍过采样,以保证捕获信号细节,避免失真。

  法则:采样率 > 5 x (最高的频率成分)

  3、记录长度

  记录长度是示波器在一次采集中能够模数转换及存储的样点数量。由于示波器只能存储数量有限的样点,因此波形持续时间或捕获的“时间”长度与示波器的采样率成反比。记录长度越长,以高分辨率捕获的时间窗口越长。

  法则:捕获的时间 = (记录长度) / (采样率)

  4、数字通道和频谱分析仪输入

  当今示波器提供的不仅仅是用于复杂设计系统调试的模拟通道。

  ●如果您需要分析一条并行总线或多条串行总线,那么泰克 MSO 系列混合示波器和 MDO 系列混合域示波器提供了 16 条数字通道及最多 4 条模拟通道,可以一次分析多个信号。

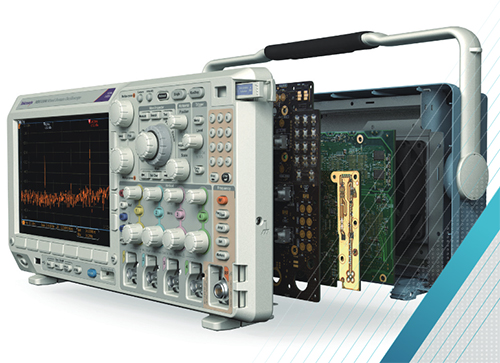

  ●如果您正在处理 RF 信号,那么泰克 MDO 系列混合域示波器提供了内置频谱分析仪,可以对模拟信号、数字信号和 RF 信号进行时间相关分析

  5、主要特性和分析功能

  泰克示波器提供了强大的性能和分析功能。在选择示波器时,应考察提供的触发功能、波形搜索工具、自动测量和分析软件包,如串行总线分析、抖动和功率分析,确保其满足您的需求。
