数字示波器的使用方法，这3条是基础
2019/5/20 11:19:07
数字示波器是一个非常普及的电子测量仪器，掌握了数字示波器的使用之后，能轻松获得各种电信号形成的图形，进而观测不同电信号随时间变化形成的波形曲线。此外，数字示波器还有其他使用方法，例如用示波器测试各种不与电相关的参数，如电压、电流、频率、相位差、调幅度等。
数字示波器作为数据采集，A/D转换，软件编程等一系列的技术制造出来的高性能示波器，已经成为设计、制造和维修电子设备不可或缺的工具。作为工程师的眼睛，数字示波器在迎接当前棘手的测量挑战中至关重要。

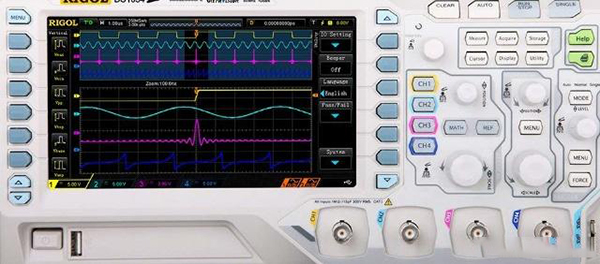

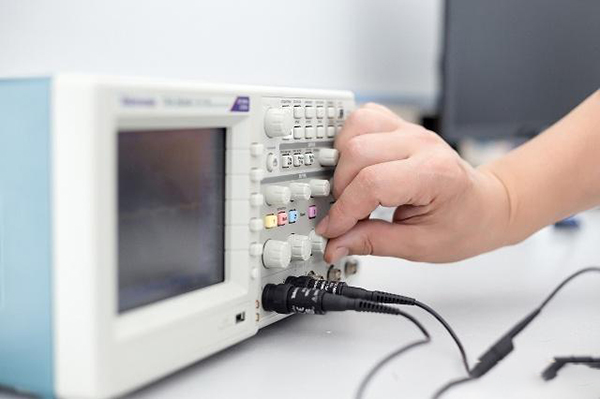

下图是数字示波器的界面，这个示波器的界面可以分为三大部分，左边是信息显示区域，右侧是控制信息显示的一些按钮，右下侧是信号输入接口。
下面开始分享三条使用数字示波器的基础方法
首先说明，在进行下面提到的操作方法之前，先将信号接入示波器上，注意接入信号的幅值不要超过示波器的量程。此外，下面关于示波器的使用方法是很基础的。
水平控制按钮的操作：HORIZONTAL菜单，改变水平刻度和波形位置。屏幕水平方向上的中心是波形的时间参考点， 调节位置按钮，波形左右移动。
垂直控制按钮的操作：显示波形，调节垂直标尺和位置，以及设定输入参数，每个通道需要单独调节。通过调节位置按钮，能让波形上下移动。
3.示波器触发模式

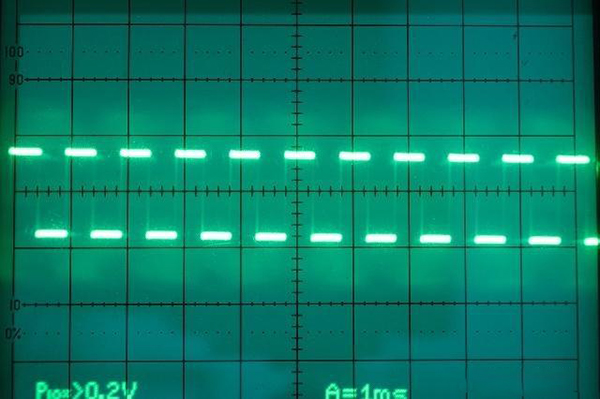

示波器的“触发”就是使得示波器的扫描与被观测信号同步，从而显示稳定的波形。示波器的基本触发模式有三种：自动模式（AUTO）、正常模式/常规模式（NORM）、单次模式（SINGLE）。
在自动模式（AUTO）模式下，不论触发条件是否满足，示波器都会产生扫描，都可以在屏幕上可以看到有变化的扫描线，这是这种模式的特点。正常模式/常规模式（NORM）模式下，示波器只有当触发条件满足了才进行扫描，如果没有触发，就不进行扫描。“单次模式（SINGLE）”扫描一但产生并完成后，示波器的扫描系统即进入一种休止状态，即使后面再有满足触发条件的信号出现也不再进行扫描。
数字示波器作为数据采集，A/D转换，软件编程等一系列的技术制造出来的高性能示波器，已经成为设计、制造和维修电子设备不可或缺的工具。作为工程师的眼睛，数字示波器在迎接当前棘手的测量挑战中至关重要。
下图是数字示波器的界面，这个示波器的界面可以分为三大部分，左边是信息显示区域，右侧是控制信息显示的一些按钮，右下侧是信号输入接口。
首先说明，在进行下面提到的操作方法之前，先将信号接入示波器上，注意接入信号的幅值不要超过示波器的量程。此外，下面关于示波器的使用方法是很基础的。
1.示波器的两个按键
AUTO：自动设置功能 调节各种控制值,以产生适宜观察的输入信号显示。 RUN/STOP动行/停止：示波器正在采集触发后的信息/示波器已停止采集波形数据。
2.数字示波器信号显示控制
垂直控制按钮的操作：显示波形，调节垂直标尺和位置，以及设定输入参数，每个通道需要单独调节。通过调节位置按钮，能让波形上下移动。
3.示波器触发模式
示波器的“触发”就是使得示波器的扫描与被观测信号同步，从而显示稳定的波形。示波器的基本触发模式有三种：自动模式（AUTO）、正常模式/常规模式（NORM）、单次模式（SINGLE）。
