泰克示波器在维修焊机中的应用
2019/5/31 14:39:53
在我们日常生活，家用电器的维修并不是什么新鲜事儿，但是我们细心想想，维修师傅是如何出奇的就把它修好，而我们就做不到呢？
总结下，可以有以下几点原因：1.对电路知识迷茫 2.没有设备工具条件3.没有经验把握。那么今天就分享下电气设备在维修中使用的设备案例。
在维修焊机过程中会遇到一些疑难杂症，这时我们就会用到示波器
案例：NBC270气保焊，带手工焊
故障现象为扣枪出气送丝正常，不化丝
排除主控板、送丝机机及枪的问题后，问题出在逆变板上，测量数值又正常。

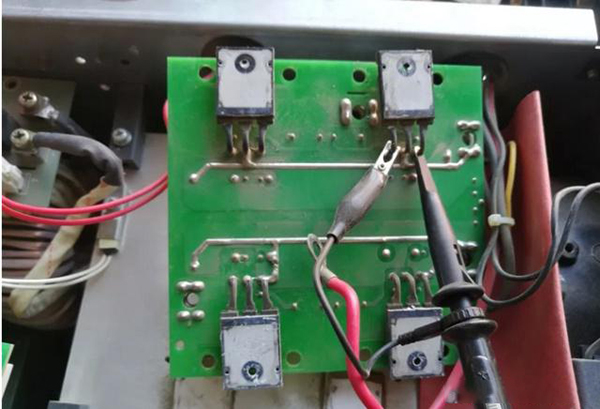

给IGBT板主电输出端供一个30V直流电，正极接IGBT板正极，负极接IGBT板负极，示波器两端分别接IGBT板的两个主变接入端，焊机开机，打到手工焊，看看示波器的波形。

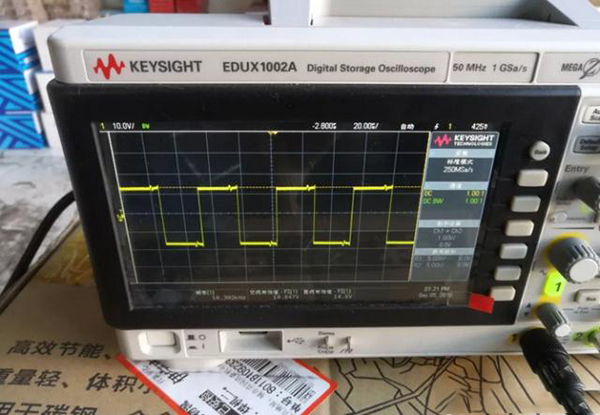

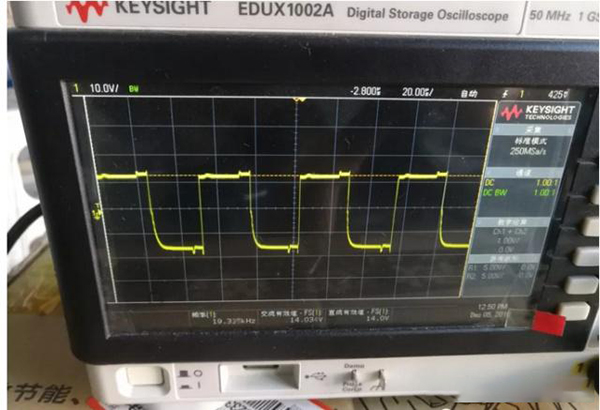

正常情况下应该为方方正正的方波，这个波形缺了一角，说明IGBT管4个管子其中有个坏的，但量着又正常，所以只能全换掉，换掉后再来看看波形
这时候的波形就正常了，说明问题已解决。我们再来看看IGBT驱动波形及测量方法。逆变板上去掉主电及主变连线，只留下驱动线，示波器连接在IGBT两边。

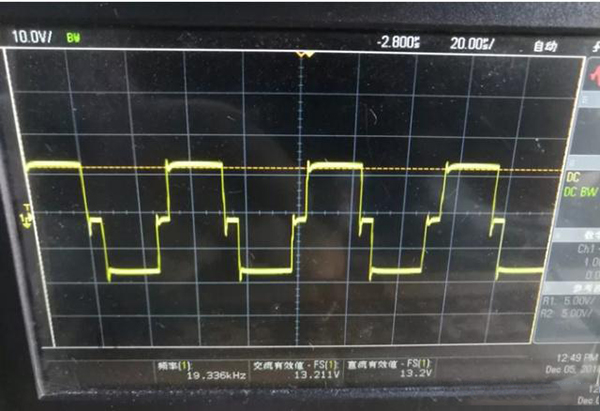

IGBT驱动波形如上图，从示波器上可以看到频率为19.336KHZ，交流值为13.2V，大部分的驱动波形都如上图所示，个别的驱动波形不一样，如沪通大力神的和步威的机器。
总结
以上的经验说明在维修焊台中主要是分析了示波器的波形情况的发生与及测量计算的结果，来进行对焊台的损坏程度及维修方法。
