系统背景
纳米发电机,是基于规则的氧化锌纳米线的纳米发电机,是在纳米范围内将机械能转化成电能,而摩擦发电纳米发电机基于摩擦起电和静电感应的耦合将机械能转换成电能,两者均是世界上最小的发电机。研究纳米发电机的电学输出特性,开路电压、短路电流、转移电荷、功率密度、对提是高发电机输出功率,转换效率及产品设计的可靠性有着密不可分的关系。
系统介绍
MITEK-6514FENG纳发电机测试方案主要核心测量仪器为美国KEIHTLYE6514静电计,高达200TQ输入阻抗,测量电流精度高,结合系统软件及外部直线电机,采用磁悬浮原理的直接线性驱动,省去了传统模组的减速机、丝杠皮带齿轮齿条等传动链中间环节,提高了系统传动精度和响应速度；系统是目前市面上不多且性价比较高的纳米电机测试方案。系统可采集纳米电机的开路电压、短路电流、转移电荷、输出实时曲线作测试,结果可用VT,IT,R-T,Q-T曲线表示出来,并可以显示电流数据在一段时间内分布的实时图形。测量数据结果可以流盘保存。为研究人员提供了一个更深入了解纳米发电机电学输出特性的工具。通过这套方案,可以帮助研究人员缩短产品制备开发的时间,提高产品输出功率,大大帮助和提升了教授们做科研实验,写论文报告。目前系统已装配中国各区域高校科研实验室及相关纳米研究所。

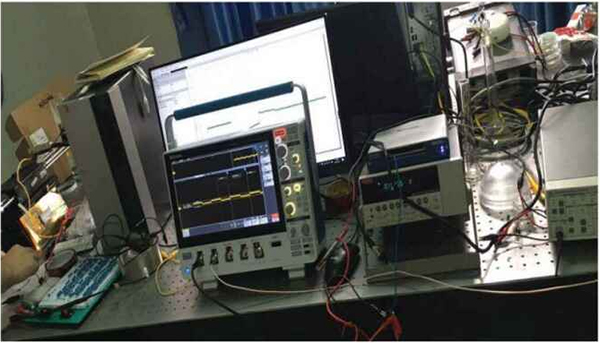

华南区某高校纳米发电机测试系统 现场效果图
方案特点
● 输入阻抗高达 200TQ
● 样率高,可以实现动态电流电压的实时采集,最高速度可以达到 5000 点每秒
● 电压测量范围 10λV-200V
● 电流测量范围 1fA-20mA
● 简单易操作,图形化显示测试结果,支持原始测试数据的导出
● 长时间记录测量数据数据自动保存,数据可用Exce、记事本、 Origin 打开

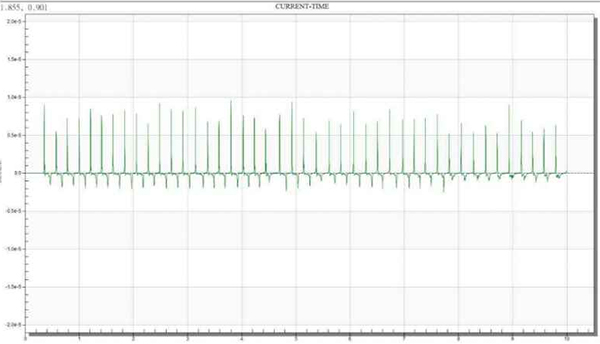

摩擦纳米发电机短路电流I-t-曲线特性相关测试。

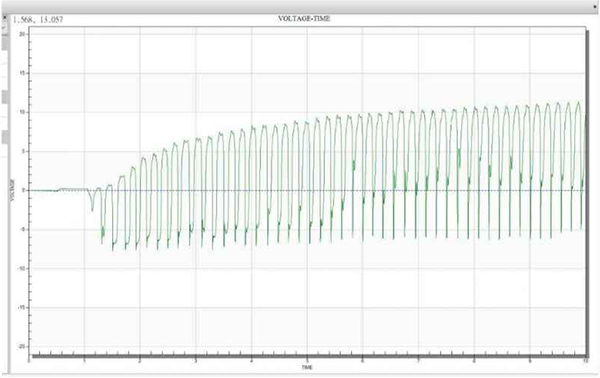

摩擦纳米发电机开路电压 V-t曲线线特性相关测试。
