示波器探头判断维修
2019/7/9 17:05:07

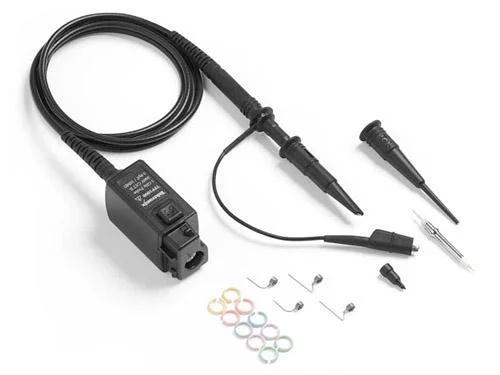

测量仪器示波器工作中探头的使用从来不缺席，示波器探头使用损坏后的维修不是跟复查的事情，但对于新手来说，还是不会，所以今天泰克示波器就分享示波器探头损坏与预防手段。
一、机械损坏
预防手段：
（1）探头必须垂直接触被测物，且压力不能超过1.3KG
（2）为了避免探针断掉，当探头不用时，不要将探针留在被测装置的被测点
（3）避免探针与过热物体连接。
（4）操作探头时要小心。要防止肌肤受伤，使用探头时要小心。不使用时，要为探针盖好保护帽。
2.接地线损坏或老化
成因：
过度按压探头或过度弯曲连接部位 2线缆过度拉伸，缠绕。
预防手段:
（1）手握探头时需握在坚实的部位，避免过度按压探头和电缆线连接部位
（2）避免在操作过程中或存放时电缆线被过度拉紧，例如纠缠，过度弯曲拉扯。
二、电气损坏
1、电应力过度损伤
成因：
超出使用量程 2不带地线测试
预防手段：
（1）使用前仔细阅读使用手册，保证探头在使用时，同一通道输入信号在探头的最大输入信号之内。
（2）使用时保证探头有良好的接地点，避免示波器与被测物中间会产生电位差
2、静电放电损伤探头
成因：
储存，运输不防静 2操作不规范导致静电放电
预防手段：
（1）探头对静电很敏感。在操作探头时，要一直佩戴防静电手腕带。
（2）储存运输中，应使用防静电袋进行静电屏蔽。
调节示波器探头阻抗匹配的方法如下：
首先将示波器的输入选择打在GND上，然后调节Y轴位移旋钮使扫描线出现在示波器的中间。检查这时的扫描线是否水平(即是否跟示波器的水平中线重合)，如果不是，则需要调节水平平衡旋钮(通常模拟示波器有这个调节端子，在小孔中，需要用螺丝刀伸进去调节。数字示波器不用调节)。
然后，再将示波器的输入选择打到直流耦合上，并将示波器探头接在示波器的测试信号输出端上(一般示波器都带有这输出端子，通常是1KHz的方波信号)，然后调节扫描时间旋钮，使波形能够显示2个周期左右。调节Y轴增益旋钮，使波形的峰-峰值在1/2屏幕宽度左右。然后观察方波的上、下两边，看是否水平。
如果出现过冲、倾斜等现象，则说明需要调节探头上的匹配电容。用小螺丝刀调节之，直到上下两边的波形都水平，没有过冲为止。当然，可能由于示波器探头质量的问题，可能调不到完全无失真的效果，这时只能调到最佳效果了。
一、机械损坏
1.探针折断：
施加过度压力 2探测完毕后未能及时从被测装置移走3使用不当造成损坏
预防手段：
（1）探头必须垂直接触被测物，且压力不能超过1.3KG
（2）为了避免探针断掉，当探头不用时，不要将探针留在被测装置的被测点
（3）避免探针与过热物体连接。
（4）操作探头时要小心。要防止肌肤受伤，使用探头时要小心。不使用时，要为探针盖好保护帽。
2.接地线损坏或老化
成因：
过度按压探头或过度弯曲连接部位 2线缆过度拉伸，缠绕。
预防手段:
（1）手握探头时需握在坚实的部位，避免过度按压探头和电缆线连接部位
（2）避免在操作过程中或存放时电缆线被过度拉紧，例如纠缠，过度弯曲拉扯。
二、电气损坏
1、电应力过度损伤
成因：
超出使用量程 2不带地线测试
预防手段：
（1）使用前仔细阅读使用手册，保证探头在使用时，同一通道输入信号在探头的最大输入信号之内。
（2）使用时保证探头有良好的接地点，避免示波器与被测物中间会产生电位差
2、静电放电损伤探头
成因：
储存，运输不防静 2操作不规范导致静电放电
预防手段：
（1）探头对静电很敏感。在操作探头时，要一直佩戴防静电手腕带。
（2）储存运输中，应使用防静电袋进行静电屏蔽。
调节示波器探头阻抗匹配的方法如下：
首先将示波器的输入选择打在GND上，然后调节Y轴位移旋钮使扫描线出现在示波器的中间。检查这时的扫描线是否水平(即是否跟示波器的水平中线重合)，如果不是，则需要调节水平平衡旋钮(通常模拟示波器有这个调节端子，在小孔中，需要用螺丝刀伸进去调节。数字示波器不用调节)。
然后，再将示波器的输入选择打到直流耦合上，并将示波器探头接在示波器的测试信号输出端上(一般示波器都带有这输出端子，通常是1KHz的方波信号)，然后调节扫描时间旋钮，使波形能够显示2个周期左右。调节Y轴增益旋钮，使波形的峰-峰值在1/2屏幕宽度左右。然后观察方波的上、下两边，看是否水平。
如果出现过冲、倾斜等现象，则说明需要调节探头上的匹配电容。用小螺丝刀调节之，直到上下两边的波形都水平，没有过冲为止。当然，可能由于示波器探头质量的问题，可能调不到完全无失真的效果，这时只能调到最佳效果了。
