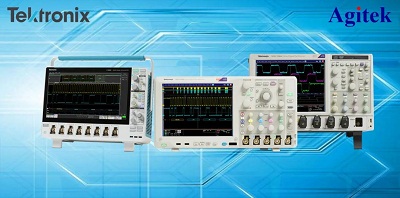

示波器面板上的旋钮数量也不一样，比如泰克示波器，有些机型有十多个旋钮，比如说泰克示波器 MDO3000系列混合域示波器，它的主面板上就有11个旋钮;有些手持示波器上也至少有一个旋钮，比如罗德与施瓦茨的手持示波器 RTH1000系列，主面板上就有一个旋钮。示波器面板上的旋钮有什么作用?示波器上为什么一定要有旋钮?

　　不同品牌的示波器，或者同品牌的不同型号的示波器，主面板上的每个旋钮的作用都是不一样的。但是大致的功能都是差不多的，示波器的旋钮总共有11种类型和作用，不同类型的旋钮作用不同，下面我们就以泰克示波器为例，跟大家详细介绍一下泰克示波器不同旋钮的不同作用。

　　旋钮类型可分为以下11种，不同种类的旋钮作用也不一样。

　　1、扫描速度旋钮，它可以改变示波器扫描线从左向右移动的速度。

　　2、电压选择旋钮，这个按钮可以改变输入电压使扫描线在示波器屏幕Y轴方向的偏转幅度。

　　3、上下调整旋钮、左右调整旋钮，它可以改变扫描线在屏幕中上下左右两个方向的位置。

　　4、电压标准旋钮向顺时针方向达到最大值的状态为标准状态。其它位置为非标准状态。

　　5、扫描速度标准旋钮向顺时针方向达到最大值的状态为标准状态。其他位置为非标准状态。

　　6、为同步旋钮，它能使示波器的波形稳定下来。

　　7、作用选择键为CH1通道选择、CH2通道选择、双踪作用选择。

　　8、作用选择键为CH1信号同步、CH2信号同步。

　　9、为测量作用选择开关，能使测量处与交流DC、直流AC、和接地GHD三种状态。当处于直流DC状态时，无论是直流还是交流信号都能够进行测量。当处于交流AC状态时，泰克示波器 测量接口的内部被串上的一个电容，此时信号中的直流成分被电容阻隔，而交流成分却可以通过电容而被测量。当处于接地状态的时，示波器的测量接口在泰克示波器 内部与地短路，此时外部信号不能进入 泰克示波器。

　　10、为亮度调整旋钮，可以调整图像的亮度。

　　11、为聚焦调整旋钮，这个旋钮的功能是可以使图像变得精细。
