泰克示波器输入阻抗该如何选择，大家都知道示波器输入阻抗有1MΩ和50Ω两种，那它们的区别在哪里呢?

　　泰克示波器测量与50Ω相关的注意事项

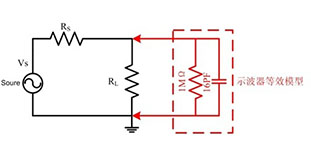

　　示波器接入后等效电路

　　1MΩ阻抗和50Ω阻抗档位的设计出发点是不同的，1MΩ档位的出发点是为了让示波器拥有较小的负载效应，可以“安安静静的”做个旁观者。而50Ω档位则是为了消除传输线上的信号反射，将传输线影响降到最低。选择何种阻抗档位，需要根据实际测量情况而定：

　　1、当被测信号是一个无负载信号(如信号发生器)，且采用50Ω特性阻抗同轴电缆与示波器相连接时，则需要使用50Ω阻抗档位。

　　2、当被测信号是一个板载信号，有自己完整的终端接收系统时，则需要使用1MΩ阻抗档位直接测量或者使用探头测量。

　　3、配合探头测量时，需要注意无源探头都需要使用1MΩ阻抗档位，有源探头则需要根据探头要求进行匹配，一般来说高频探头要求50Ω阻抗档位，低频探头要求1MΩ阻抗档位。

　　4、使用无源探头时需要注意，1:1探头通常只有6MHz的带宽。想要更高频率，需要选用带衰减的无源探头。
