泰克示波器如何测试波纹呢?今天我们一起来探讨一下吧!

　　因为示波器探针在普通的情况下也等于一根天线，可以接收一些外面的干扰杂讯。影响实际的测试效果。需要在最外端加入旁路电容，将高频干扰杂讯滤除。

　　采用最原始的方式

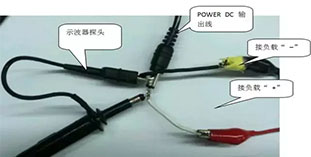

　　采用最原始的方式，用示波器探头直接夹在power的输出线上面，观察示波器上纹波的波形。

　　将示波器探头的帽子拿掉

　　将示波器探头的帽子拿掉，直接将探针接在输出的DC线上，观察示波器的波形。

　　在探头上并电容测试

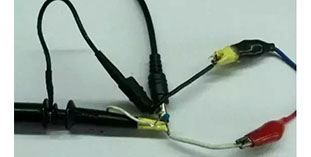

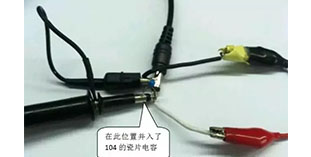

　　在示波器探头的探针上和旁边的外边的接地环上面并一个0.1uf的瓷片电容，在测试纹波。

　　去地线佳测试

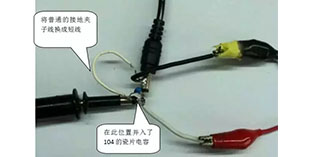

　　示波器探头的常规接地夹子线去掉，采用一个短线直接焊在探头的接地环和输出负极上，再测试纹波。

　　在电源段子上并电容测试

　　将探头的帽子装上，在power输出端上并入0.1uf瓷片电容，采用直接用夹子夹住输出端，测试输出纹波。

　　准确地测试波纹需做到：

　　使用带宽限制来测量纹波，以防止拾取并非真正存在的高频杂讯。示波器带宽设置为20M即可。去掉探头"帽子"和地线夹，以防止长地线形成的天线效应。用 近地线缠绕在探头和地之间。罗德与施瓦茨公司有专门提供配套的短地线。可以考虑在信号与地之间并联一个0.1uf和一个10uf电容做去耦。电容的PIN 脚的长短也影响了测试的值。
