什么是磁芯电流探头呢?为什么磁芯电流探头会有降额曲线指标呢?

　　磁芯电流探头

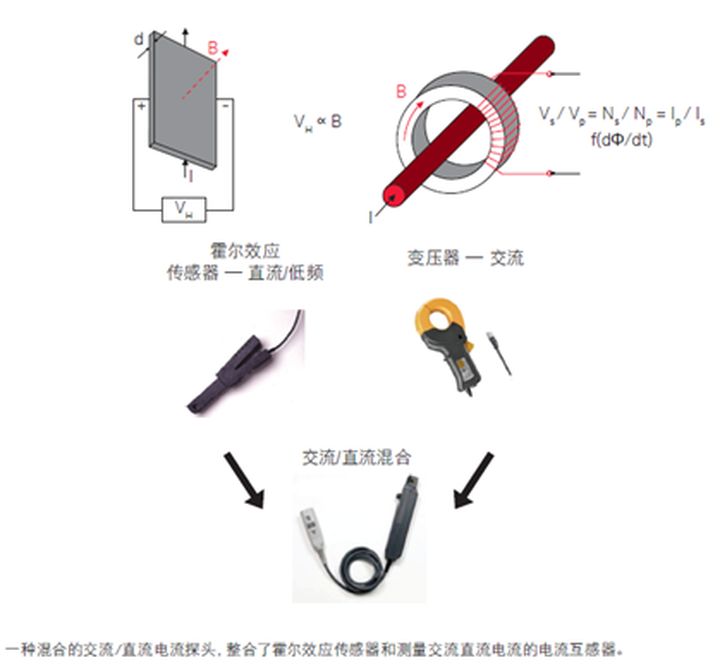

　　磁芯电流探头可以测试直流和交流电流，测试直流和高频交流电流信号采用的方法是不同的。测量直流和低频交流采用霍尔传感器，而测量高频交流电流则采用电流互感器。交流电流在电流互感器的核心内产生磁场，然后在第二绕组电路中电流被引出，并被馈送至示波器内。如下图所示：

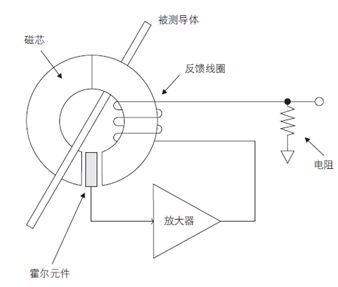

　　混合交直流电流探头结构图如下：

　　导致磁芯电流探头降额的主要原因

　　导致磁芯电流探头降额的主要原因是在测量高频高幅度的电流时，探头会自热，该热量甚至会导致探头融化损毁。引起自热的原因主要是两点：

　　1. 高频电流会产生交变磁场，磁场使导体上感应出涡流电流，频率越高，涡流电流越大。涡流电流会引起导体发热产生涡流损耗。

　　2. 测量高频电流时磁芯电流探头采用变压器方式进行测量。由于高频信号会在导体上产生趋肤效应，从而使导体电阻变大，引起导体发热。频率越高，趋肤现象越明显。

　　为了避免磁芯电流探头发热损坏，在使用时，要考虑待测电流的频率及其谐波成分和幅度之间的关系。
