什么是泰克DSA8300 数字采样示波器?泰克DSA8300 数字采样示波器有哪些特点呢?

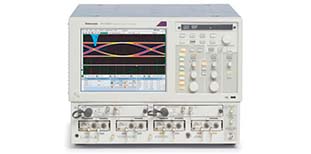

　　泰克DSA8300 数字采样示波器

　　泰克示波器DSA8300 系列数字采样提供了小于 100 fs 的本底抖动，可以实现异常准确的器件检定，全面支持光通信标准、时域反射计和 S 参数。DSA8300 数字采样示波器为 155 Mb/s 至 40 Gb/s 及更高速率的数据通信提供了完整的高速物理层测试平台。 DSA8300为当前和新兴串行数据技术提供了最高性能的TDR和互连分析能力、最准确的信号损伤分析能力以及BER计算功能。

　　泰克DSA8300 数字采样示波器特点

　　光接口模块

　　全面集成光接口模块，支持155Mb/s~100Gb/s的光数据速率

　　光参考接收机(ORR)1支持标准强制执行的一致性测试规定要求

　　光接口带宽》80GHz

　　光接口采样模块提供了高光学灵敏度、低噪声及宽动态范围，可以准确地测试和检定短程到远程光接口通信标准

　　经过全面校准的时钟恢复解决方案–不需要手动校准数据捡拾损耗

　　对采用这种出厂校准选项的模块，经过校准的消光比测量确保消光比测量在系统间的可重复性《0.5dB

　　电接口模块

　　—超低噪声电采样器(20GHz时280μV，60GHz时450μV，典型值)

　　—可选带宽2允许用户用采样器带宽和噪声换取最优的数据采集性能

　　—远程采样器3或紧凑的采样扩展模块电缆，采样器可以放在被测器件附近，使信号衰减降到最低

　　—高性能集成TDR(10ps典型步进上升时间)支持杰出的阻抗不连续性检定，对带宽高达50GHz的S参数测量提供了高动态范围

　　分析

　　—对速率在《1GBd到60GBd之间的高速PAM-4和PAM-2NRZ串行数据执行抖动、噪声和BER分析，了解眼图闭合的确切原因

　　—分析PAM-4信号，全面分析每一个PAM眼图的抖动、噪声和BER，并支持一套全局测量，评估PAM-4信号整体属性

　　—100G-SR4/发射机和色散眼图闭合(TDEC)自动化提供对SR4短程以太网至关重要的TX光属性的全套测试和调试

　　—80STDEC简化了高性能发射机和色散眼图闭合(TDEC)测量，使其非常适合生产和一致性验证应用

　　—自动模板测试，支持80多种行业标准模板。新模板可以导入DSA8300，支持各种新兴标准。用户可以定义自己的模板，自动进行模板测试

　　—抖动、噪声、BER、模板测试和串行数据链路分析(SDLA)通过80SJNBEssenTIals和Advanced应用软件选项提供

　　—高级TDR分析、S参数测量、仿真模型提取和串行链路仿真功能通过IConnect?应用软件选项提供

　　高测试吞吐量

　　—每条通道高达200kS/s的高采样率

　　—高效编程接口(IEEE-488、以太网或本地处理器接入)实现高测试吞吐量

　　泰克DSA8300 数字采样示波器应用

　　•设计/检验电信和数据通信器件和系统

　　•ITU/ANSI/IEEE/SONET/SDH制造/一致性测试

　　•高性能真正差分TDR测量

　　•串行数据应用阻抗检定和网络分析，包括S参数

　　•高级抖动、噪声、BER和SDLA分析

　　•使用IConnect基于通道和眼图仿真和测量建模

　　Tips:模拟示波器和数字示波器的区别有那几点

　　1.宽带：示波器的前端衰减器和放大器决定了示波器的带宽，示波器的带宽决定了示波器最大能测量的信号频率范围。

　　2.采样率和存储深度：ADC模数转换器和RAM高速存储器影响着示波器的另外两大指标：采样率和存储深度。

　　3.示波器的采样率 = 存储深度 ÷ 波形记录时长

　　4.垂直分辨率

　　5.触发

　　6.测量范围
