泰克示波器有源探头和无源探头的区别在哪里呢?如何选购呢?

　　探头分类

　　常见的示波器探头有四种：无源探头、有源探头、差分探头和电流探头。

　　1.无源探头

　　衰减无源电压探头是最常用的探头，常见的无源探头带宽都在500MHz以下，大部分中低端示波器都会标配两支或四支无源探头，它是一种非常方便、价格相对便宜的探头。高压探头和传输线探头也是属于无源探头的范畴。

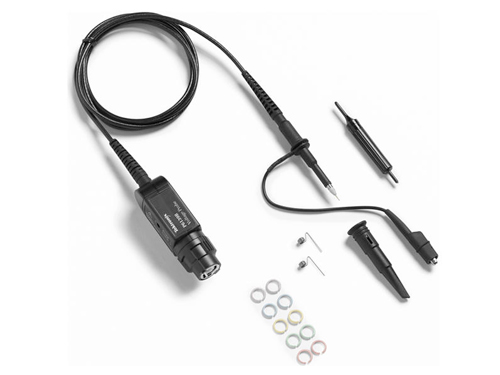

　　2.有源探头

　　有源探头输入阻抗高，带宽也可以做到很高。有源探头的不利条件是成本高，尺寸大，也需要电源进行供电。

　　3.差分探头

　　差分探头分为有源差分探头和高压差分探头。测试高速信号，特别是差分信号时，只能使用对应的有源差分探头来测试。有源差分探头具有低的负载效应，更高的信号保真度，高动态范围以及微小的温漂等特点。而在很多高压信号的测试上，一般使用高压差分探头测试。

　　4.电流探头

　　用示波器来测试电流就会用到电流探头，常用的电流探头是利用霍尔原理来制作的。它通过测量电路周围磁场的变化来获得电流信号。在选择电流探头时应该注意几个主要参数：待测物电流大小、电流频率、交流还是直流、钳口的形状和大小、供电方式、接口形式等。

　　如何选购探头

　　探头的选择和使用需要考虑两方面：

　　1.因为探头有负载效应，探头会直接影响被测信号和被测电路。

　　2.探头是整个示波器测量系统的一部分，会直接影响仪器的信号保真度和测试结果。

　　探头的负载效应

　　当探头探测到被测电路后，探头成为了被测电路的一部分。

　　探头的负载效应可分为三类：

　　阻性负载效应。容性负载效应。感性负载效应。

　　泰克示波器有源探头和无源探头的区别在哪里

　　1，无源探头内部只有衰减电阻及补偿电容，只能通过电容调节来补偿一下频率损失，或修正过补;

　　2，有源探头内部有放大电路，频率响应宽，频率可以达几GHz以上，有源探头可以通过探头或示波器校准放大准确性及补偿;

　　3，信号路径补偿(spc校准)，是DC偏置的校准方法，只能把探头接在示波器上，在示波器上按“UTILITY”，选“辅助功能页面”，旋转通用旋钮选“校准”，在屏幕下方按“信号路径”，在侧面菜单中按“OK执行补偿信号路径”，OK直到执行校准完成

　　TIPS:注意事项

　　‍‍‍‍手不要触摸探头;

　　探头地就近接被测信号的地;

　　探头探针就近接被测信号管脚，探头要尽量与电路板PCB板面垂直;

　　测量时，尽量减小探头探针与探头地所构成环路的面积;

　　探头的地线不要悬空，只能接电路板上的地线，不可以搭接在电路板的正负电源端。‍‍‍‍
