频谱分析仪常用设置参数有哪些呢?接下来一起看看吧!!!

　　频谱分析仪常用设置参数有哪些

　　一、频率范围

　　1、Center/SPAN：主要针对单一信号的分析，Center设为信号的中心频率，SPAN设为2倍信号带宽;如果临道功率测量，SPAN与信号带宽的倍数按照所观察的临道数目设置。

　　2、Start/Stop：主要针对谐波、杂散或EMI设置，按要求设置测试起始和终止频率。

　　二、功率：

　　1、参考电平：比信号输入电平略大

　　2、衰减器：一般设为自动，测量弱信号时置为0;减小衰减器数值可以降低频谱仪本底噪声

　　3、前置放大器：测量弱信号时打开;打开前置放大器可以降低频谱仪本底噪声

　　三、滤波器：

　　1、分辨率带宽(RBW)：一般依据测试标准设置;减小RBW可以降低频谱仪本底噪声

　　2、视频带宽(VBW)：一般为自动

　　四、检波器

　　1、PK/AV/RMS/QP/Sample

　　2、频谱仪RMS检波对应平均功率

　　3、RMS检波时，不允许进行踪迹平均，同时VBW≥3RBW

　　4、仪器默认值通常为峰峰值(自动峰值)

　　五、定频点信号分析时

　　1、调节上述参数，使信号“充满”测试屏幕

　　2、信道功率测试时，采用RMS检波器

　　3、时域测试时，通常采样值检波器

　　六、全频段频谱测试，如谐波、杂散测试时

　　1、依据标准分段设置以上参数和测试时间

　　2、注意扫描点数设置：N>2*SPAN/RBW

　　3、注意DUT发射频点的滤波

　　七、平稳测试曲线的获得

　　1、曲线平均可以去除噪声，注意对数平均的结果小于线性平均(如1.45dB)，通常选取功率平均或线性平均。

　　2、RMS检波器时，不允许迹线平均，通过延长扫描时间获得平稳曲线。

　　3、减小VBW可以去除噪声。

　　4、延长测试时间可以去除噪声

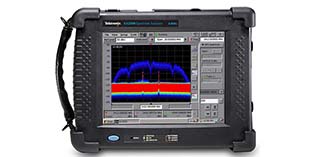

　　例：H500/SA2500频谱分析仪

　　干扰故障排除从未如此简单。 了解如何借助采用 DPX? 技术的泰克 SA2500 手持式频谱分析仪轻松避免干扰并在越来越拥挤的无线电频谱环境中快速查找引起麻烦的信号发射器。

　　Tektronix(泰克) SA2500频谱分析仪特点

　　•革命性的DPXTM 实时RF 频谱显示技术及DPX 频谱模板，根据发生频次使用颜色直观地了解实时RF 信号

　　•以100 侦听概率(POI)每秒处理很多10,000个频谱，捕获很短时长125μs的脉冲式信号、雷达辐射、跳频信号及任何其它间歇性信号

　　•在电池供电的坚固的手持式现场仪器中实现台式便携式无线 信号侦测仪的性能

　　•从10 kHz 到6.2 GHz 提供好于70 dB 的无杂散动态范围(SFDR)、≤-95 dBc/Hz@10 kHz偏置的有保障的相位噪声指标

　　•美的灵敏度，-153 dBm DANL@10 Hz RBW (相当于 -163 dBm/Hz)，检测超低电平信号，如RF故障和未经授权 的发射机

　　•LLAN 接口，用于远程控制和无人值守监测站，频谱识别

　　•内置WLAN、GSM、W-CDMA、CDMA、ATSC 信号分类 功能，迅速简便地识别合法信号

　　•使用CSV 文件格式，灵活地编辑、升级和共享信号数据库 和信号分类数据库

　　•能够把I/Q 数据导出到CSV、MATLAB®和IQT 格式，进一 步进行后期分析

　　•经过现场验证的信号查找、勘测和文件管理工具，迅速确定 信号标靶

　　•内置GPS 接收机，把测量数据直接绘制到GPS 地理参考地图中，如位图、等等，查找室外信号

　　•高精度测量同步和时间标记，改进频谱识别能力

　　•打点测试(Tap-and-Walk-and-Tap)界面，查找楼宇内部 信号

　　•背灯显示器，可以在阳光直接照射下查找信号，可热插拔双 电池，延长电池工作时间

　　•坚固的设计，满足MIL-PRF-28800F 标准

　　Tektronix(泰克) SA2500频谱分析仪产品应用：

　　•频谱管理

　　•频谱监测和监控

　　•干扰检测和调试

　　•信号查找

　　•信号识别

　　•信号情报(SIGINT)

　　•国土安全
