如何用函数信号发生器产生低占空比的信号呢?接下来一起看看吧!!!

　　如何用函数信号发生器产生低占空比的信号

　　第一步，设置脉冲

　　首先选择方波功能，设置脉冲的输出幅度为 1Vpp。 接着按脉冲宽度设置相应的频率。按我们前面的计算，2s 周期的频率为 500kHz(正1s，负1s)。

　　第二步，设置突波

　　按 Shift，然后按 Burst(Burst 指示器被点亮)选择33120A 的突波模式。再按 Shift 和 Recall Menu 把突波 计数设置为 1，使您能直接取显示上的突波计数命令。

　　通过在菜单结构中的往下移动(按向下箭头，↓)，验 证计数确实设置为 1 。为在存储器中保存此值， 按 Enter。下一步是确保 500kHz 信号中没有任何相移，即 把突波相位设置为 0°。再次按 Shift 和 Recall Menu, 然后按向右箭头 (>)，直到显示中出现突波相位。使用 向下箭头(↓) 把相位设置为 0°。再按 Enter 保存该值 和退出菜单。

　　第三步，设置突波

　　现在把突波率设置至所需要的 5kHz 频率。再次按Shift，然后按 Recall Menu，以跳入菜单。按向右箭头(>)直到显示中出现突波率，用向下箭头(↓)送入 5kHz值。按 Enter 保存该值。

　　第四步，把突波源设置为内部

　　对于33120A，可通过内部或外部触发突波模式。在 这一案例中，我们将使用内触发的突波模式。对于最终 时间，按 Shift>Recall Menu，然后用向右箭头( > )， 直到显示中出现突波源。用向下箭头(↓)验证突波模式 设置为 INT(内部)。您可通过把旋钮旋到零(只有一 个旋钮)把它设置到 INT。再次用 Enter 保存该值。检 查示波器上的输出示出扩展的标度。您将看到读出频率为5kHz，脉冲宽度为 1ms，占空比为 0.5%，全都符合我们的要求。

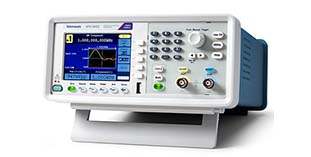

　　例：AFG1000 任意波形/函数发生器

　　为教育用户定制。 提供 25MHz 或 60MHz 带宽，2 个输出通道，在整个带宽内 1mVpp 到 10Vpp 输出振幅，泰克 AFG1000 任意波形/函数发生器可以生成各种实验室测试所需波形。最重要的是，它在泰克任意函数发生器系列中最物有所值。

　　AFG1000 任意波形/函数发生器具有一下优势

　　生成更精准波形轻松得到更精确的实验室测试结果。

　　生成各种实验室测试所需波形。

　　让使用者更快地掌握使用技巧。

　　为教育使用者在实验室中检测和调试复杂仪器提供便捷。

　　为测量频率/周期/脉宽/占空比提供了简便精确的方式。
