逻辑分析仪的使用方法有哪些呢?接下来一起看看吧!

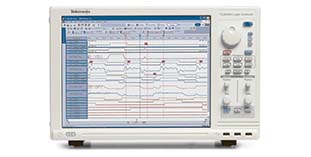

　　逻辑分析仪是一种类似于示波器的波形测试设备。它可以监控硬件电路工作时的逻辑电平(高或低)并存储它。它可以通过图形直观地表达，方便用户检测，分析电路设计(硬件设计和软件设计)中的错误。逻辑分析仪是设计中不可或缺的设备。通过它，它可以快速定位错误，解决问题，达到事半功倍的效果。

　　逻辑分析仪的使用方法。

　　1、硬件通道连接，首先要将逻辑分析仪的GND与待测量板的GND连接，保证信号的完整性。然后，将逻辑分析仪的通道连接到预测引脚，预测引脚可以用各种方法引出。

　　2、通道数量设置，一般来说，很多逻辑分析仪有8个通道、16个通道、32个通道等数量。我们收集信号时，往往不能使用那么多通道，为了更清楚地观察波形，可以隐藏不能使用的通道。

　　3、采样率和采样深度的设定，首先对测量信号的最高频率进行大致评价，将采样率设定为其10倍以上，大致判断我们采集的信号的时间长短，在设定采样深度时，尽量设定的馀地。采样深度除采样率外，得到的是可以保存信号的时间。

　　4、触发设置，由于逻辑分析仪有深度限制，不能无限期保存数据。当我们使用逻辑分析仪时，如果没有采用任何触发设置，从抓取开始计算时间，直到我们设置的存储深度满足，抓取停止。在实际操作过程中，开始捕获的信号可能是无用信号，有用信号可能是其中之一，但无用信号占据了我们的存储空间。在这种情况下，我们可以通过设置触发来提高存储深度的利用率。

　　5、抓住波形，逻辑分析器与示波器不同，示波器实时显示，逻辑分析器需要点击开始抓住波形，直到我们设置的存储深度结束，我们才能慢慢分析我们抓住的信号，所以点击开始抓住

　　6、设置协议分析(标准协议)，如果你抓住的波形是标准协议，例如UART、I2C、SPI这样的协议，逻辑分析仪一般配备专业的解码器，可以设置解码器，不仅可以显示波形，还可以直接分析数据

　　7、数据分析，与示波器类似的逻辑分析仪也有各种各样的测量标线，可以测量脉冲宽度、测量波形的频率、占有率等信息，通过数据分析，找出我们的波形是否符合我们的要求，有助于解决问题。
