逻辑分析仪的使用过程有哪些步骤?

　　逻辑分析仪的使用过程有哪些步骤?我们来看看!

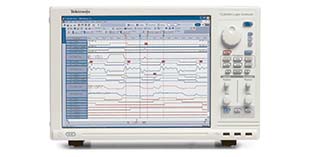

　　逻辑分析仪主要测量数字电路。由于数字电路的固有特性，逻辑仪不测量电压的具体值和被测信号的模拟特性，而是测量信号的电平。其测量原理是采用一定的频率，比较输入信号和设定的限制电压，输入电平大于限制电压时为逻辑1，输入电平低于限制电压时为逻辑0。

　　逻辑分析仪的操作过程可分为四个步骤:

　　(1)观察波形。

　　观察波形中是否有毛刺、干扰、频率是否正确等。

　　(2)时序测量。

　　时序分析被测信号，排除操作冲突、时序协调等问题。

　　(3)辅助分析。

　　完善的分析功能分析总线信号或高级协议，加快开发进度。

　　(4)排除错误。

　　利用强大的触发功能捕捉错误，消除系统中隐藏的错误，提高产品的可靠性。

　　示波器和逻辑分析仪有什么区别?

　　从电压等级来看，逻辑分析仪只能观察信号的高低电平(逻辑电平)，而示波器可以观察信号的具体电压;

　　从输入通道数来看，逻辑分析仪可以轻松实现多通道(16或更多)的同时测量，便于并行信号的分析。示波器最多可以同时测量4个通道;

　　相对而言，逻辑分析仪的应用更倾向于数字电路的时序逻辑分析，而不关注信号本身的波形结构;虽然示波器可以测量整个信号的波形，分析信号的异常和干扰，但它不能长时间、多通道记录信号的时序逻辑，分析时序逻辑的能力较弱。

　　虽然目前逻辑分析仪和示波器在测试原理上还是有很大区别的，但是随着电子技术的快速发展，两者的功能会逐渐重叠，直到两者结合成一种仪器。
