如何避免纹波测试不踩雷?接下来一起看看吧!!!

　　波纹测试在电源质量检测中十分重要。由于直流稳压电源一般是由交流电源经整流、滤波、稳压等环节而形成的，这就不可避免地在直流电压中多少带有一些交流分量，这种叠加在直流稳电压上的交流分量称之为波纹。

　　如何避免纹波测试不踩雷?

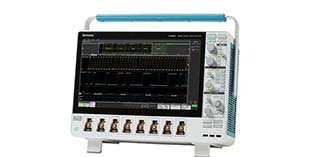

　　在测量电源波纹时经常出现的问题，如果你用好了泰克示波器及探头的这些功能，纹波测试不踩雷!

　　01. 用好示波器的自动测量功能

　　示波器的时间轴和电压轴都是经过标定的，数值具有明确的物理和计量意义，因此通常需要在测试报告中记载相应的数值。具体到纹波测量，通常最关心纹波的大小，可用纹波的峰峰值，有效值等指标表示。在模拟示波器上，可以通过数格子的方法来读出数值。在早期的数字示波器上出现了光标，用于手动测量2个点之间的相对值。这些测量功能作为示波器的基本功能也保留至今。

　　进一步地，现代示波器一般都具有强大的自动测量功能，只需要简单按键或者点击，就可以将常见数值指标显示在屏幕上，并且实时刷新。对于这个不规则的周期纹波信号，示波器测得峰峰值有116.7mV，有效值有26.24mV。如果需要周期、频率等指标，也可以用类似的方法快速得到。

　　02. 电压探头衰减的影响

　　无源探头的衰减要设置为1X。原因是1X是无衰减档位，带宽较小，而且去掉了衰减器带来的噪声，会减弱额外噪声的影响。普通无源探头的衰减档位是通过拨动开关来选择的，测试时一定要先确认档位设置正确。

　　03.接地线的影响

　　探头接地线要拔掉，使用探头的接地弹簧来就近接地。具体的操作方法如图5所示，探头上只有探针和接地弹簧2个组件，没有额外的接地延长线。探针和接地弹簧的触点之间只有数毫米的距离，可以直接接入到板子上的无源器件两端。对于纹波测量，在电源模块输出的滤波电容两端测量是一个不错的选择，使用探头的接地夹，图方便就夹在了板子边缘的地线上，直流通路看上去没有问题。但是接地夹通常有数厘米甚至更长，板子上的走线通常也是厘米量级，测量环路就会比使用接地弹簧的方案长很多。
