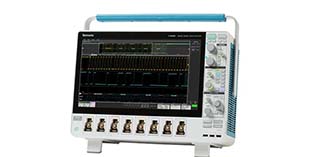

示波器是一种非常常见和相对复杂的电子测量仪器。它能把肉眼看不见的电信号变换成看得见的图像，方便人们研究各种电气现象的变化过程。那么示波器的组成部分是什么呢?今天小编就为大家具体介绍一下示波器的主要组成部分，希望对大家有所帮助。

　　示波器的组成部分是什么?

　　显示电路

　　显示电路包括示波管及其控制电路两个部分。示波管由电子枪、偏转系统和荧光屏三个部分组成。

　　(1)示波管

　　阴极射线管(CRT)简称示波管，是示波器的核心。它将电信号转换为光信号。电子枪、偏转系统和荧光屏三部分密封在一个真空玻璃壳内，构成了一个完整的示波管。

　　(2)荧光屏

　　现在的示波管屏面通常是矩形平面，内表面沉积一层磷光材料构成荧光膜。在荧光膜上常又增加一层蒸发铝膜。高速电子穿过铝膜，撞击荧光粉而发光形成亮点。铝膜具有内反射作用，有利于提高亮点的辉度。铝膜还有散热等其他作用。

　　当电子停止轰击后，亮点不能立即消失而要保留一段时间。{TodayHot}亮点辉度下降到原始值的10%所经过的时间叫做“余辉时间”。余辉时间短于10μs为极短余辉，10μs—1ms为短余辉，1ms—0.1s为中余辉，0.1s-1s为长余辉，大于1s为极长余辉。一般的示波器配备中余辉示波管，高频示波器选用短余辉，低频示波器选用长余辉。

　　由于所用磷光材料不同，荧光屏上能发出不同颜色的光。一般示波器多采用发绿光的示波管，以保护人的眼睛。

　　(3)电子枪及聚焦

　　电子枪由灯丝(F)、阴极(K)、栅极(G1)、前加速极(G2)(或称第二栅极)、第一阳极(A1)和第二阳极(A2)组成。它的作用是发射电子并形成很细的高速电子束。灯丝通电加热阴极，阴极受热发射电子。栅极是一个顶部有小孔的金属园筒，套在阴极外面。由于栅极电位比阴极低，对阴极发射的电子起控制作用，一般只有运动初速度大的少量电子，在阳极电压的作用下能穿过栅极小孔，奔向荧光屏。初速度小的电子仍返回阴极。如果栅极电位过低，则全部电子返回阴极，即管子截止。调节电路中的W1电位器，可以改变栅极电位，控制射向荧光屏的电子流密度，从而达到调节亮点的辉度。第一阳极、第二阳极和前加速极都是与阴极在同一条轴线上的三个金属圆筒。前加速极G2与A2相连，所加电位比A1高。G2的正电位对阴极电子奔向荧光屏起加速作用。

　　电子束从阴极奔向荧光屏的过程中，经过两次聚焦过程。第一次聚焦由K、G1、G2完成，K、K、G1、G2叫做示波管的第一电子透镜。第二次聚焦发生在G2、A1、A2区域，调节第二阳极A2的电位，能使电子束正好会聚于荧光屏上的一点，这是第二次聚焦。A1上的电压叫做聚焦电压，A1又被叫做聚焦极。{HotTag}有时调节A1电压仍不能满足良好聚焦，需微调第二阳极A2的电压，A2又叫做辅助聚焦极。

　　(4)偏转系统

　　偏转系统控制电子射线方向，使荧光屏上的光点随外加信号的变化描绘出被测信号的波形。Y轴偏转板在前，X轴偏转板在后，因此Y轴灵敏度高(被测信号经处理后加到Y轴)。两对偏转板分别加上电压，使两对偏转板间各自形成电场，分别控制电子束在垂直方向和水平方向偏转。

　　垂直(Y轴)放大电路

　　对被测信号进行处理，供给示波管Y偏转电压，以形成垂直扫描的电路。

　　水平(X轴)放大电路

　　产生锯齿波电压，供给示波管X偏转电压，以形成水平线性扫描的电路。

　　扫描同步电路

　　产生锯齿波电压，使示波管的电子束形成时间基线，将垂直方向的被测信号按时间的变化波形展现在荧光屏上。

　　示波管的电源

　　供给各部分电路需要的多种电压的电路。 为使示波管正常工作，对电源供给有一定要求。

　　规定第二阳极与偏转板之间电位相近，偏转板的平均电位为零或接近为零。阴极必须工作在负电位上。栅极G1相对阴极为负电位(—30V~—100V)，而且可调，以实现辉度调节。第一阳极为正电位(约+100V~+600V)，也应可调，用作聚焦调节。第二阳极与前加速极相连，对阴极为正高压(约+1000V)，相对于地电位的可调范围为±50V。由于示波管各电极电流很小，可以用公共高压经电阻分压器供电。
