探头的种类很多，其中⾼压差分探头在开关 应⽤中⼗分⼴泛，那么示波器差分探头延时如何测量?今天了解一下吧!!!

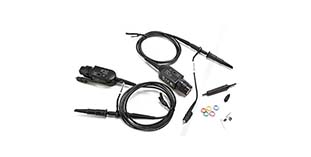

　　差分探头是什么?

　　常见的差分探头中有⼀类是针对低压信号的，在⾼速的数字电路中这种差分信号⽐较常见，这⼀类差分探头的测量电压常见的幅值是 ±8V ，带宽⼀般在 1GHz 以上;另⼀类是专门针对⾼压测量的，测量电压⾼达上 KV ，在开关电源测量中这种差分信号⽐较常见，这类差分探头叫⾼压差分探头，测量电压⼀般在 KV 级别，带宽在 20MHz—100MHz 范围内⽐较常见。

　　差分探头主要是针对浮地系统的测量。电源系统测试中经常要求测量三相供电中的⽕线与⽕线，或者⽕线与零(中)线的相对电压差，很多⽤户直接使⽤单端探头测量两点电压，导致探头烧毁的现象时有发⽣。这是因为：⼤多数⽰波器的 “ 信号公共线 ” 终端与保护性接地系统相连接，通常称之为 “ 接地 ” 。这样做的结果是：所有施加到⽰波器上，以及由⽰波器提供的信号都具有⼀个公共的连接点。该公⽤连接点通常是⽰波器机壳通过使⽤交流电源设备电源线中的第三根导线地线，将探头地线连到⼀个测试点上。如果这时使⽤单端探头测量，那么单端探头的地线与供电线直接相连，后果必然是短路。这种情况下，我们需要差分探头进⾏浮地测量。

　　示波器差分探头延时如何测量?

　　(1)⾸先，我们⽤信号发⽣器⽣成⼀个信号，其频率为1KHz，幅值为20V峰峰值。接着给示波器的通道⼆接上⼀根BNC多转的线，然后将信号发⽣器⽣成的信号输⼊到示波器的通道⼆。最后，给示波器的通道⼀接上差分探头，并接上通道⼆转出的信，即也同样接⼊信号发⽣器的波形。

　　这样⼀来，通道⼀就是通过差分探头输⼊了信号发⽣器的信号，⽽通道⼆就是直接接⼊信号发⽣器的信号。

　　(2)然后我们调节示波器的垂直挡位和时基，使得通道⼀和通道⼆的波形处于合适的显示位置。接着我们打开光标，将光标分别移动到各⾃通道信号与其零点线的交汇处，这样就可以保证光标在通道⼀、通道⼆的交汇点是各⾃相同的位置点。那么这个时候，光标的差值即为该差分探头的传播延时。如下图可以看到，⻩⾊的通道⼀(差分探头)要落后于蓝⾊的通道⼆(直连信号源)，因为差分探头通道⼀相对于通道⼆直连信号源具有⼀定延时。⽤这样的⽅法，就可以⼤致测出差分探头的传播延时了。

　　以上是关于差分探头的相关内容，供大家参考!!!
