电子产品及航空航天设备应用之前，必须解决电磁兼容性(EMC)和相关的电磁干扰(EMI)问题。电磁兼容性或电磁干扰的合规性往往被搁置到项目的最后阶段，而最后一刻的失误往往会导致进度延误、计划外的成本增加以及工程团队的压力。掌握正确的工具和技术有助于避免问题的发生，并在问题发生时迅速加以解决。

　　让我们从一些基本定义开始，EMC和EMI之间存在微妙的区别。

　　• EMC意味着正在开发的设备与预期的操作环境兼容。例如，加固型卫星通信系统安装在军用车辆上时，即使在其他大功率发射机或雷达附近，也必须能够正常工作。这意味着在近距离环境中发射和抗干扰能力都必须兼容。这通常适用于军事和航空航天产品和系统，以及汽车环境。辐射发射通常测试距离为1米。

　　• EMI(有时也称为射频干扰或RFI)更多涉及产品对现有无线电、电视或其他通信系统(如移动电话)的干扰。在美国之外，它还包括对外部能源源的免疫，例如静电放电和电力线瞬态干扰。这通常适用于商业、消费、工业、医疗和科学产品。辐射发射通常在3米或10米的测试距离内测量。本应用说明将重点介绍EMI故障排除。

　　EMI故障排除

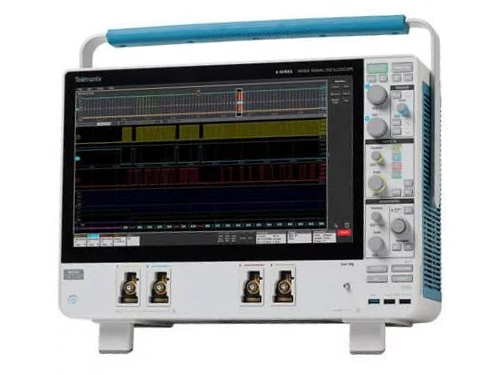

　　6系列MSO混合域示波器

　　应用4系列MSO混合域示波器、MSO5系列混合信号示波器、6系列MSO混合域示波器EMI故障排除的三个步骤过程

　　许多产品设计师可能熟悉近场探头如何用于识别PC板和电缆上的EMI“热点”，但可能不清楚接下来该怎么做。我们以泰克6系列混合信号示波器上的频谱视图为例进行说明。下面是一个简单的EMI故障排除三步流程。

　　第一步

　　使用近场探头(H场或E场)识别PC板和内部电缆上的能量源和特征发射特性。能量源通常包括时钟振荡器、处理器、RAM、D/A 或A/D转换器、DC-DC转换器和其他产生高频率、快速边沿、数字信号的源。如果产品包括屏蔽外壳，则应检查其他接缝或孔隙是否有泄漏。记录每个能量源的发射特性。

　　第二步

　　使用电流探头测量高频电缆电流。请记住，电缆是最可能辐射射频能量的结构。沿着电缆来回移动探头，最大限度地获取最高谐波电流。记录每根电缆的发射特性。

　　第三步

　　使用附近的天线(通常是1米测试距离)来确定实际辐射的谐波信号。记录这些谐波并与近场和电流探头电缆测量进行比较。这将帮助您确定最有可能与电缆或接缝耦合并辐射到天线的能量源。
