示波器探头是在测试点或信号源和示波器之间建立了一条物理和电子连接;实际上，示波器探头是把信号源连接到示波器输入上的某类设备或网络，它必须在信号源和示波器输入之间提供足够方便优质的连接。连接的充分程度有三个关键的问题：物理连接、对电路操作的影响和信号传输。

　　示波器探头的主要分类和各类探头的特点

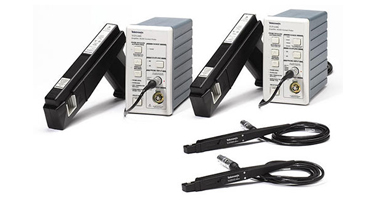

　　市场上提供了数百种、甚至上千种不同的示波器探头。示波器探头的一个技术指标是频率特性，按频率划分探头的种类有其方便之处，但是示波器探头的频率覆盖范围有限很难按无线电频率的LF、HF、VHF、UHF、RF等波段来划分。示波器探头是所有探头中的一种，最常使用的探头是电压电流探头，而探头通常是按测量对象进行分类的。

　　无源电压探头

　　1.无源探头

　　无源探头由导线和连接器制成，在需要补偿或衰减时，还包括电阻器和电容器。探头中没有有源器件(晶体管或放大器)，因此不需为探头供电。无源探头一般是最坚固、最经济的探头，它们不仅使用简便，而且使用广泛。

　　2. 高阻无源电压探头

　　从实际需要出发，使用最多的是电压探头，其中高阻无源电压探头占最大部分。无源电压探头为不同电压范围提供了各种衰减系数1×，10×和100×。在这些无源探头中，10×无源电压探头是最常用的探头。对信号幅度是1V峰峰值或更低的应用，1×探头可能要比较适合，甚至是必不可少的。在低幅度和中等幅度信号混合(几十毫伏到几十伏)的应用中，可切换1×/10×探头要方便得多。但是，可切换1×/10×探头在本质上是一个产品中的两个不同探头，不仅其衰减系数不同，而且其带宽、上升时间和阻抗(R和C)特点也不同。因此，这些探头不能与示波器的输入完全匹配，不能提供标准10×探头实现的最优性能。

　　3.低阻无源电压探头

　　大多数高阻无源探头的带宽范围在小于100MHz到500MHz或更高的带宽之间。而低阻无源电压探头(又称为50欧姆探头、Zo探头、分压器探头)的频率特性很好，采用匹配同轴电缆的探头，带宽可达10GHz和100皮秒或更快的上升时间。这种探头是为用于50欧姆环境中设计的，这些环境一般是高速设备检定、微波通信和时域反射计(TDR)。

　　4. 无源高压探头

　　“高压”是相对的概念。从探头角度看，我们可以把高压定义为超过典型的通用10×无源探头可以安全处理的电压的任何电压。高压探头要求具有良好的绝缘强度，保证使用者和示波器的安全。

　　有源电压探头

　　1.有源探头

　　有源探头包含或依赖有源器件，如晶体管。最常见的情况下，有源设备是一种场效应晶体管(FET)，它提供了非常低的输入电容，低电容会在更宽的频段上导致高输入阻抗。可以从下面的Xc公式中看出：

　　2.有源FET探头

　　有源FET探头的规定带宽一般在500MHz ～4GHz之间。除带宽更高外，有源FET探头的高输入阻抗允许在阻抗未知的测试点上进行测量，而产生负荷效应的风险要低得多。另外，由于低电容降低了地线影响，可以使用更长的地线。

　　有源FET探头没有无源探头的电压范围。有源探头的线性动态范围一般在±0.6V到±10V之间。
