首先，记住不要单纯依赖产品技术资料，它们经常会产生误导，特别是在计算开关损耗和传导损耗时。此外，它们没有考虑工作条件和电路寄生信号，也没有提供完善的损耗信息。

　　在测试时，首先应检查整流器开关，如电路活动和负载时MOSFETs、IGBTs和磁性器件的损耗。由于大多数磁性器件采用定制设计，如开关器件，因此最好在工作状态下测试磁性器件。这一步可以正确分析其特性。

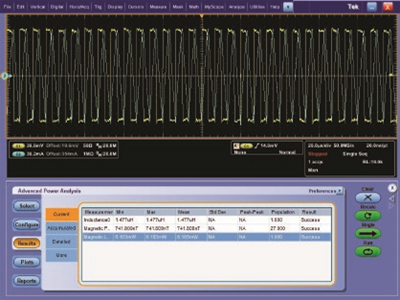

　　泰克MSO5000B示波器上显示的磁性特性分析。

　　在测量开关损耗时，我们推荐使用泰克MS05000B示波器，并配备相应的电压探头和电流探头。为实现最好的精度和可重复性，在进行任何测量前应先校正探头时延，为了保证确定周期内结果的准确性，应使用滤波功能和平均功能。

泰克MSO5000B示波器

　　在使用示波器测量开关损耗时，先把电压乘以电流。然后取启动或关闭过程中得到的功率波形的中间值。当然，功率分析软件可以大大简化这个过程，因此我们强烈推荐使用功率分析软件。

　　为动态测试磁性功率损耗和磁性属性，建议使用我们的DPOPWR软件。这个软件提供了自动计算功能，在电路活动时，可以测量高功率开关上的可重复开关损耗和传导损耗。

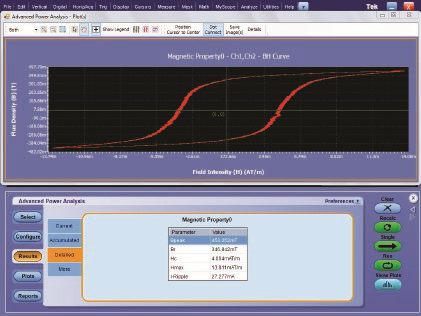

　　这是泰克MSO5000B示波器测量的磁性损耗实例。

　　泰克 MSO/DPO5000B 系列提供了优异的信号保真度、2 GHz 和 10 GS/s 采样速率、以及高级分析和数学功能，满足您的工作台和实验室需要。。示波器上可以运行基于 Windows? 的分析软件。MSO 型号包括 16 条数字定时通道，所有型号可以配备为解码常用的串行协议，为您的系统提供全面视图。
