泰克示波器使用,通过高保真10MHz参考时钟锁定示波器的采样器也是非常重要的。这样可以消除时基之间的长期漂移效应,最大限度地减少了在跨度较大(>2ms)的通道间测量中的差量时间精度误差。
泰克示波器同步参考时钟有两种方法:
最好的方法是使用高稳定性的外部时钟,并使用一个功分器来馈送每个参考时钟输入。这与用于分离触发信号的方法类似,如图3和图4所示。
另一种方法是使用一台示波器的内部参考时钟,并将其馈送到下一台示波器,如图1所示。而该示波器的辅助输出可为串联的下一台示波器的参考输入进行馈送,依此类推。这种方法适用于内部参考时基精度满足要求的情况。
无论哪种情况,对于接收10MHz参考时钟的仪器,参考时钟源均应设置为外部。双击泰克示波器4,5,6系列MSO上的“Acquisition”(采集)标志,可找到该设置,如图6左侧所示。一旦发射和接收示波器配置并同步,时基参考源应显示绿色“Locked”(已锁定)指示。在输出参考时钟的仪器上,必须进入“Utility”(实用程序)菜单à,“Aux Out”(辅助输出)选择参考时钟,将参考时钟指定为辅助输出,如图2右侧所示。

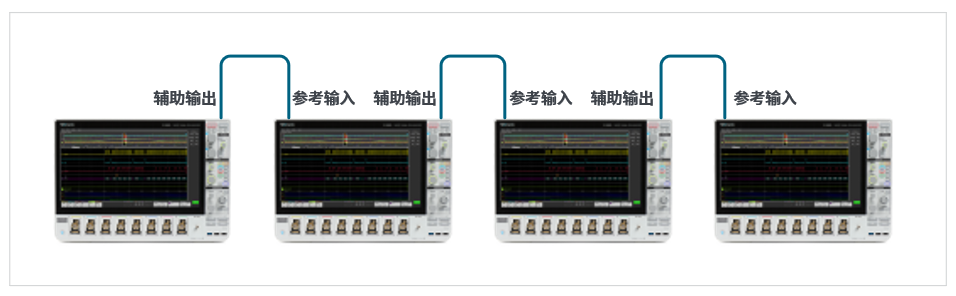

图1:使用来自一台波器的时基参考来馈送其他示波器。

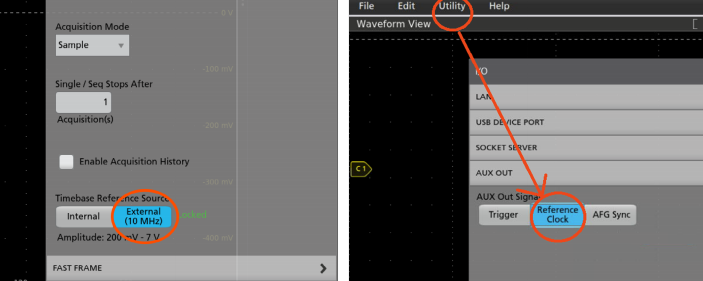

图2:4,5和6系列MSO菜单,用于设置参考时钟并锁定时基参考。左侧是接收示波器上参考时钟设置。右侧是发射示波器上的输出参考时钟的设置。
使用TekScope PC–多示波器客户端和相差校正工具

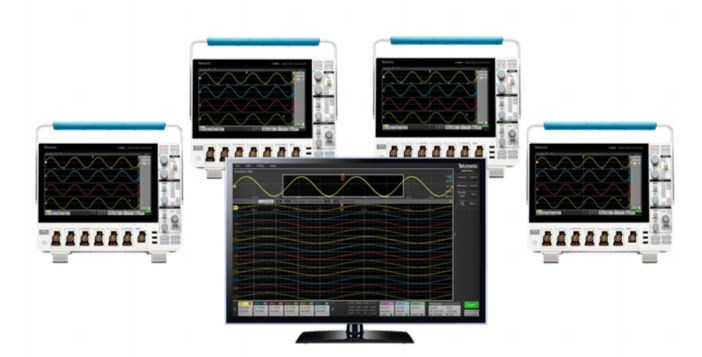

图3:TekScope PC支持将4台示波器连接到一台电脑,并可在单个显示器上显示来自任何活动通道的信号。
TekScope™ PC分析软件是泰克提供的一款应用程序,非常适合多示波器配置。该软件的操作方式与4/5/6系列MSO用户界面相同,但在Windows电脑上远程运行。使用TekScope可以连接多台示波器,并在单个界面上显示所有波形,就和在单台示波器上运行一样。该软件还能将所有连接示波器的全部数据保存在一个文件里。
● 配置TekScope PC用于多示波器应用
连接4,5或6系列MSO示波器非常简单。单击“Add New Scope”(添加示波器)标志,将添加一台新示波器。双击示波器标志,输入IP地址,然后连接,如图4所示。

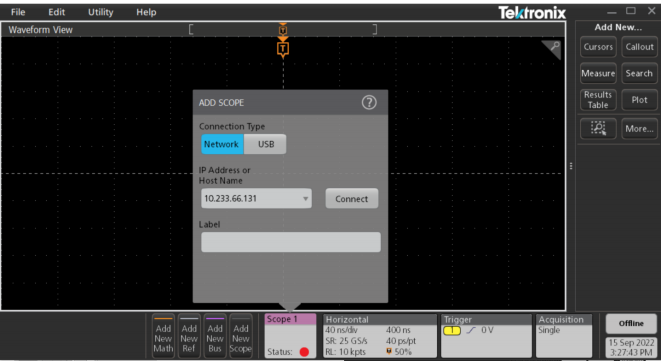

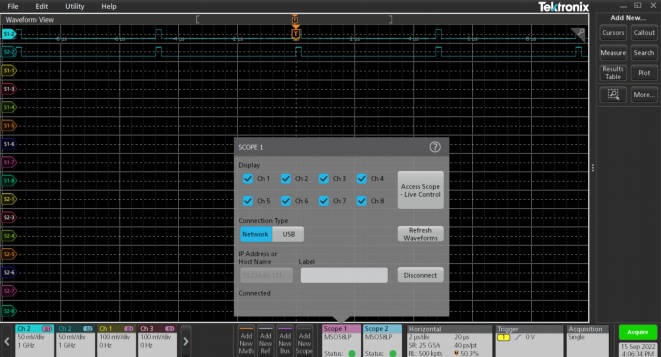

图4:在TekScope PC中使用“Add New Scope”(添加示波器)标志,添加额外的示波器连接。
图5:连接示波器以后,将显示或隐藏其他通道。
● 使用TekScope对多示波器系统进行相差校正
相差校正过程包括测量及消除不同示波器通道之间的相差。

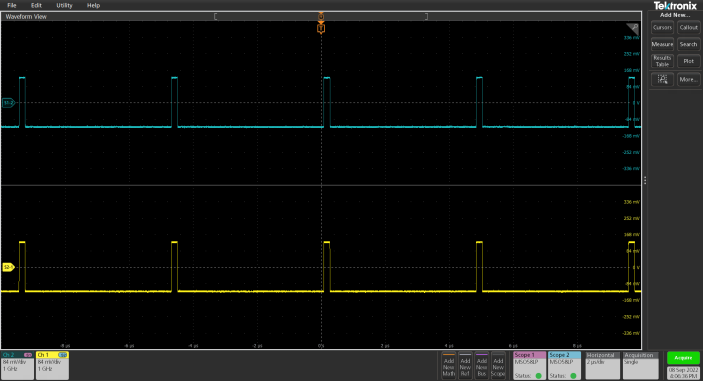

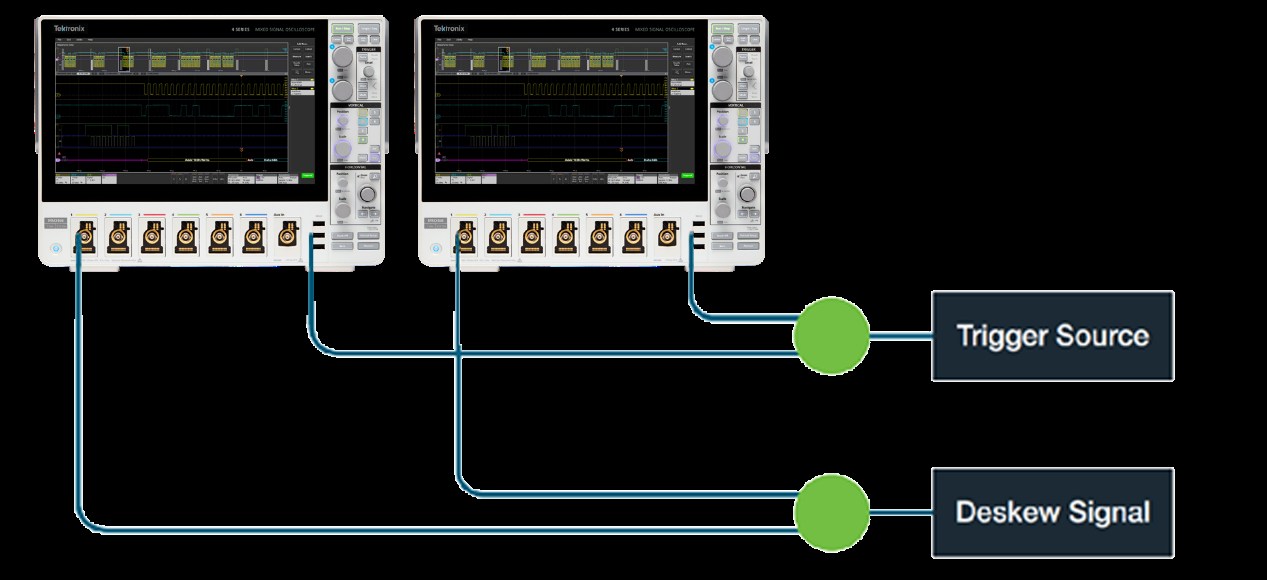

图6:触发信号被分离并接入辅助输入端口,校准信号被分离并接入到每台示波器上的通道1。
需要将非触发信号的时钟信号接入到两个待校正相差的通道上,如图6所示。该信号应具有快速上升时间(例如50ps)。使用TekScope PC一次连接两台示波器。选择一个通道作为参考,如图7所示。

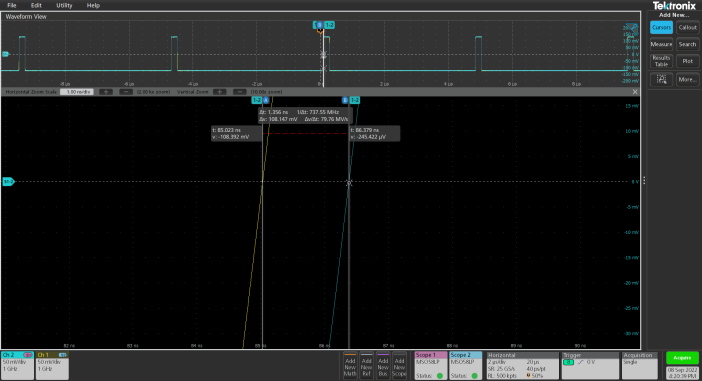

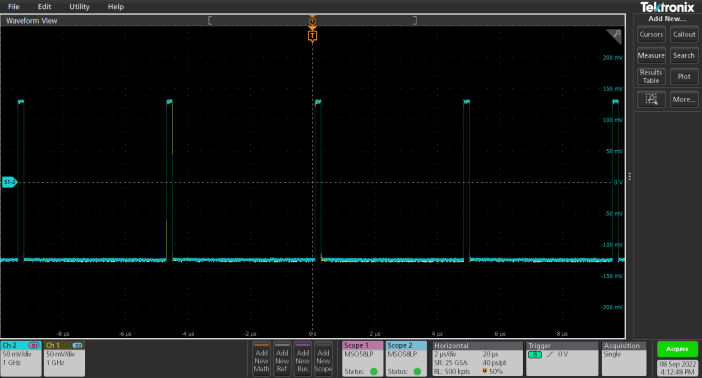

图7:相同的信号接入到待校正相差的两个通道。
下一步是叠加显示两个通道,如图8所示。然后,放大信号的前缘,这样就可以使用光标来测量差量时间,如图9所示。

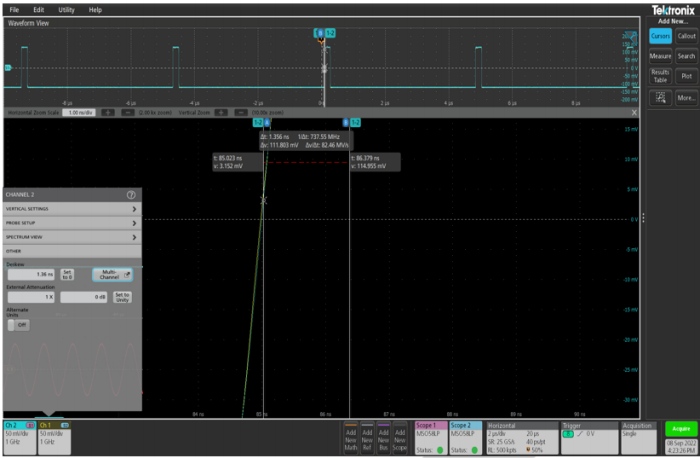

图8:待校正相差的信号被放大并以叠加模式显示。
图9:测量不同示波器上两个通道之间的差量时间。
现在需要消除通道间存在的相差。双击该通道的垂直菜单。在“Deskew”(相差校正)设置中输入测得的差量时间。如图10所示。所有通道都必须重复以上操作。
图10:在通道垂直徽章标志的“Deskew”(相差校正)设置中输入测得的差量时间,可校正两通道间的相差。
总结,本文泰克示波器使用4,5和6系列MSO示波器和TekScope PC分析软件同步多示波器测量系统的方法。4,5和6系列MSO支持任意型号示波器之间的同步,从而实现更多通道的同步采集系统。
