提高垂直分辨率一直是示波器设计者的目标，因为工程师需要测量更精细的信号细节。泰克4、5和6系列示波器采用全新的12位ADC和两种新型低噪声放大器，不仅在理论上提高分辨率，在实用中垂直分辨率性能也大大提升。这些颠覆式的产品拥有高清显示器和快速波形更新速率，并且实现更高的垂直分辨率来查看信号的细节。

　　泰克4、5和6系列MSO设计者实现更高分辨率采集细节所采用的技术介绍。

　　先来看一个电源开关实测对比

　　在这个例子中，我们想要观察一个相当大的开关信号上的周期性振荡。开关电路在每个周期后会产生振荡，我们的目标是检查这些振荡。但与开关信号的幅度相比，振荡相对较小。图1显示了使用不同垂直分辨率示波器进行相同测试的结果。为了看到整个开关周期，垂直刻度必须设置为大约1V/分以将信号适应显示的10个刻度。

　　图1. 使用8位MDO4000C(左侧)和12位4系列MSO(右侧)示波器放大显示一个切换信号

　　测试结果：图2和图3显示了两台示波器在相同条件下的测试结果：(采样率为250MSa/s，采样点数为10k，垂至刻度为1V)。两台仪器都使用了相同的IsoVu光学隔离电压探头，以消除其它探头可能引入的噪声。可以看到，8位示波器由于量化级数小而导致在高放大倍数下的结果出现了明显的锯齿状，使得分析振荡变得困难。

　　图2. 显示了MDO4000C示波器的谐振现象(分辨率为8位)

　　然而，12位示波器在相似的放大倍数下依然可以清晰地显示振荡细节。

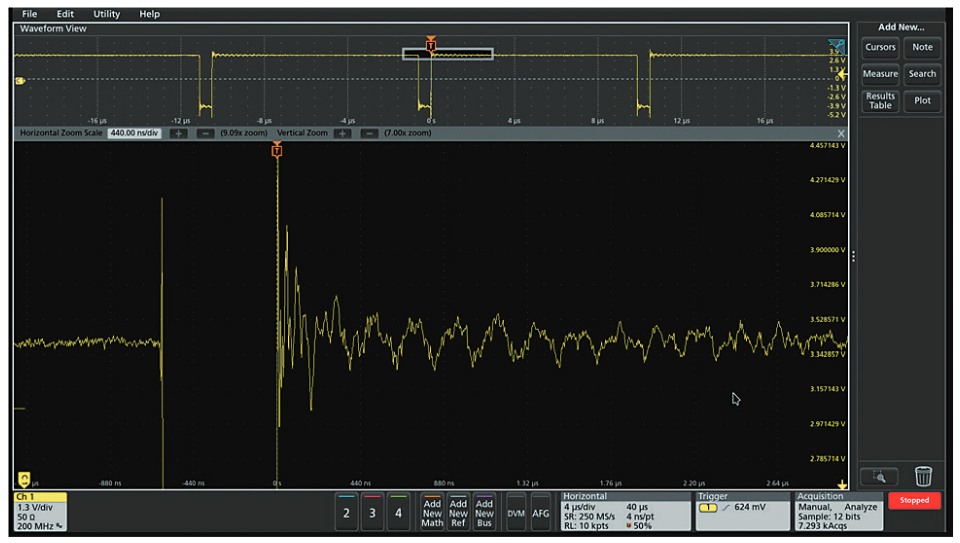

　　图3. 显示了新的4系列MSO示波器的谐振现象(分辨率为12位)

　　新的4、5和6系列MSO示波器提供12位垂直分辨率，能够看到更多信号细节并进行更准确的测量。

　　示波器中更高的垂直分辨率可以查看重要的信号细节。但是，提供这种分辨率并不能只靠增加ADC的位数。4、5和6系列MSO采用多角度方法，不仅实现了更高的ADC分辨率，还采用数字信号处理、触发系统集成、更高的ENOB和低噪声模拟前端，从而有效地提高了分辨率。
