● 泰克示波器测试时序误差的来源

　　为了更好地理解时序误差的来源，可将其分为四种类型：

　　(1)触发抖动

　　触发抖动是时序误差的逐次采集变化。将示波器设置为无限余晖并观测一个与触发同步的信号时，可以看到这一现象。如图1a与图1c的差异所示。使用外部触发源或用探头的4、5、6系列MSO输入通道，抖动将小于10ps。若采用辅助触发输入，会增加超过200ps的抖动。

　　(2)示波器通道间的相差

　　泰克4、5和6系列示波器MSO规格书载明，使用探头时，模拟通道间的延迟将小于100ps。

　　(3)各示波器外部触发器或探头的电缆传播延迟产生的相差

　　使用外部触发器和功分器时，电缆长度的任何差异都会导致约70ps/cm的相差。如果每台示波器上使用相同的模拟探头作为触发源，相差应小于100ps。如图1b所示。

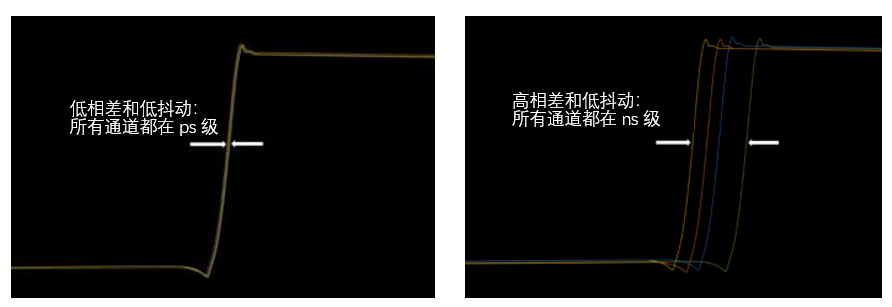

　　图1a：低相差和低抖动(最佳)。图1b：高相差和低抖动。

　　图1c：低相差和高抖动。图1d：高相差和高抖动(最差)。

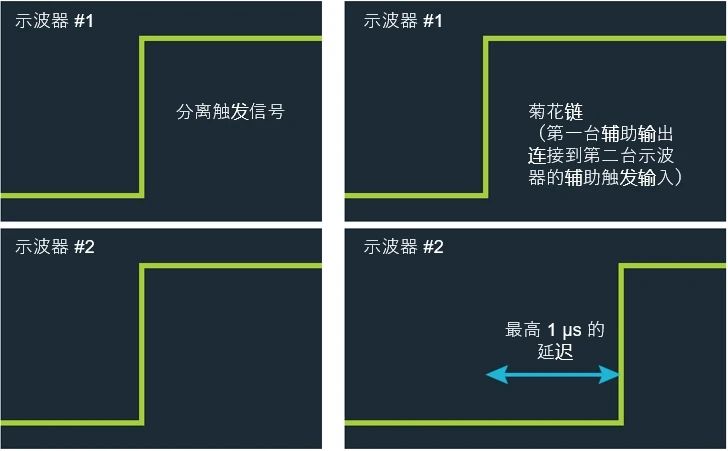

　　图2：不同的触发设置导致不同的相差或延迟。

       左侧的设置将同一个触发信号使用相位匹配电缆馈送至两台仪器的触发通道。右侧的设置显示了“菊花链”的影响，其中一台示波器的辅助输出馈送至下一台示波器的辅助触发输入通道，导致明显的延迟。
