应用泰克混合信号示波器测试时，数字定时波形与模拟波形非常相似，只显示逻辑高和低电平。为了简化分析，泰克MDO/MSO示波器将逻辑低电平显示为蓝色，逻辑高电平显示为绿色，即使过渡不可见，也能看到逻辑值。波形标签的颜色还与探头的颜色编码相匹配，使得更容易看到哪个信号对应哪个测试点，如图1所示。

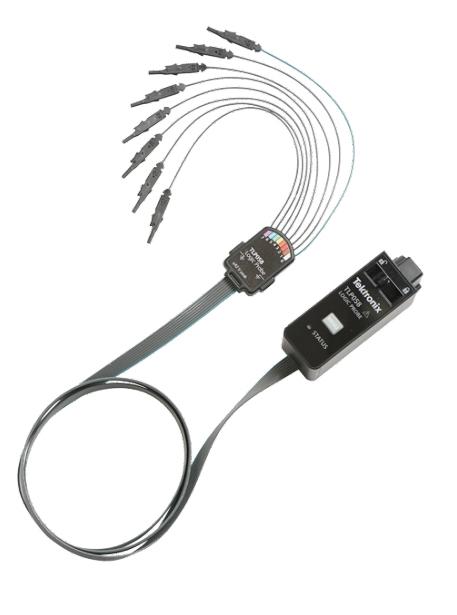

　　图1.探头颜色编码与波形颜色编码相匹配，使得更容易看到哪个信号对应哪个测试点。

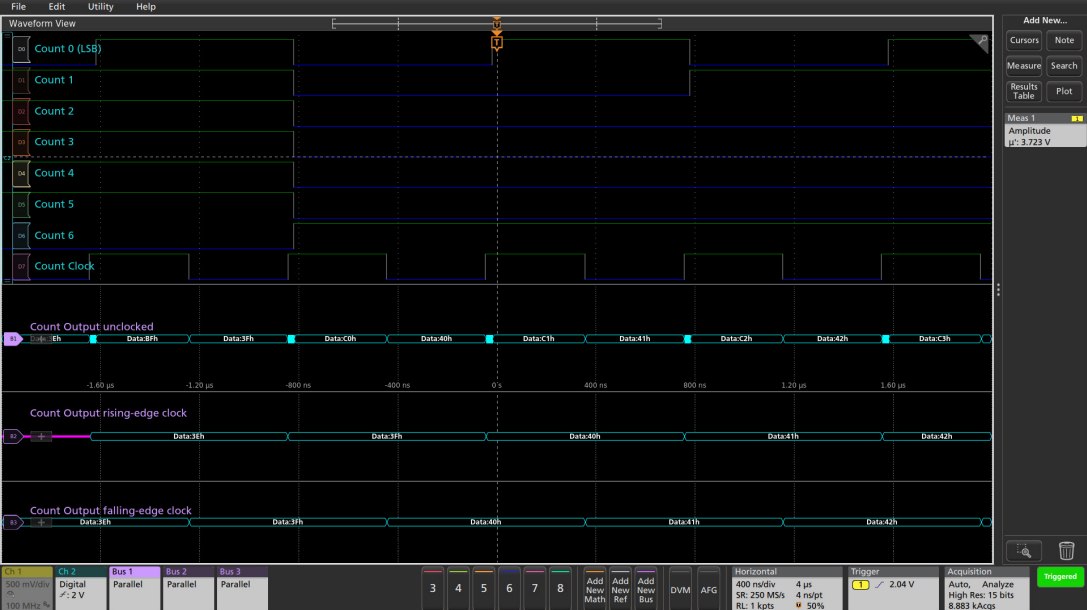

　　图2.在MDO/MSO系列上的定时采集示例。定义了三条并行总线，并利用器件的时钟信号对其进行解码。

　　数字定时波形可以组合成一个总线。一个数字信号被定义为最低有效位，其他数字信号代表二进制值的其他位，直至最高有效位。然后，示波器将总线解码为二进制或十六进制值。
