泰克示波器MSO具有一种专门的触发模式，旨在自动捕获每个建立和/或保持时间违规。建立和保持时间触发器测量时钟信号与数据信号(或某些MSO上的数据信号)之间的时间关系，并在建立时间或保持时间低于规范时捕获信号。这种功能简化了调试工作，还可以用于设计的无人值守监控。

　　在查阅74LVCG74组件数据表后，将建立和保持时间触发参数分别设置为2纳秒和1纳秒，以捕获任何违规情况，如图10所示。MSO会自动触发在第一个违反指定参数的输入条件上。

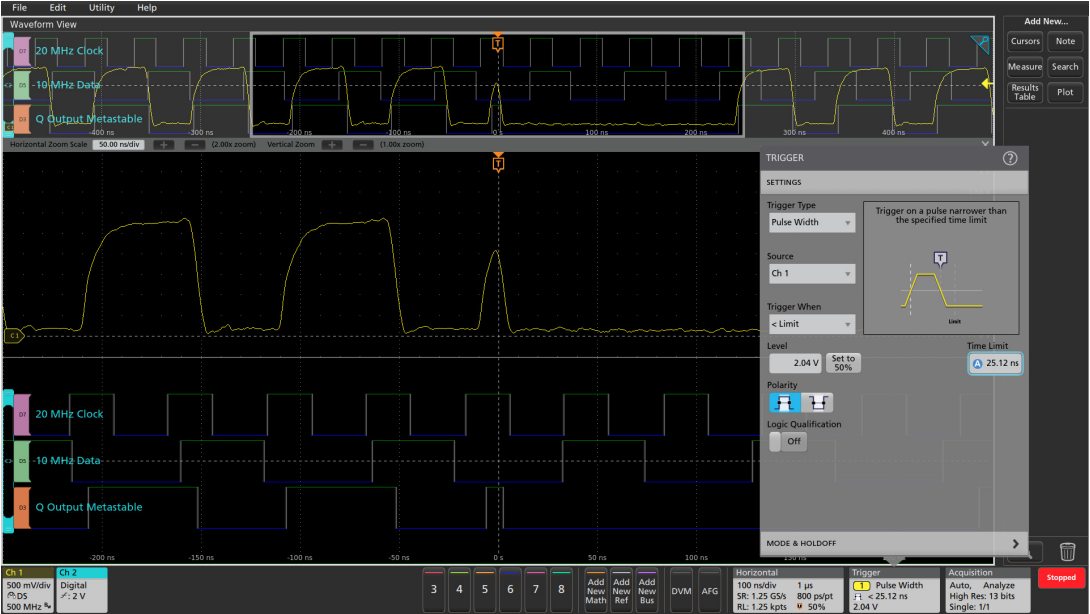

　　图1.脉冲宽度触发器在74LS74触发器的输出上捕获到一个窄脉冲故障。

　　在上一个例子中，建立和保持触发器用于触发触发器的输入。另一种方法是触发设备输出的信号错误，并捕获输入信号进行分析。

　　在下一个例子中，一个基于74LS74低功耗肖特基TTL技术的旧设计出现了间歇性错误。高电平的最低输出电压为2.4V，因此所有高电平输出信号应至少达到该电压。该设计基于20MHz时钟(周期50ns)，因此所有输出脉冲的宽度应至少达到这个周期的一半。

　　掌握这些信息后，示波器可以快速确定输出信号是否按预期工作，并在不正常时捕获输入和输出信号。图1显示了脉冲宽度触发器捕获到的一个窄脉冲故障，即脉冲宽度小于该设计预期的最小脉冲宽度的一半。

　　图2.窄脉冲触发器轻松捕获了74LS74触发器输出上的低幅度窄脉冲。

　　不仅仅是在触发器的输出上出现了间歇性故障，一些故障还表现出低幅度。图2显示了一个窄脉冲触发器捕获到的低幅度脉冲，这些脉冲不符合组件的规范。

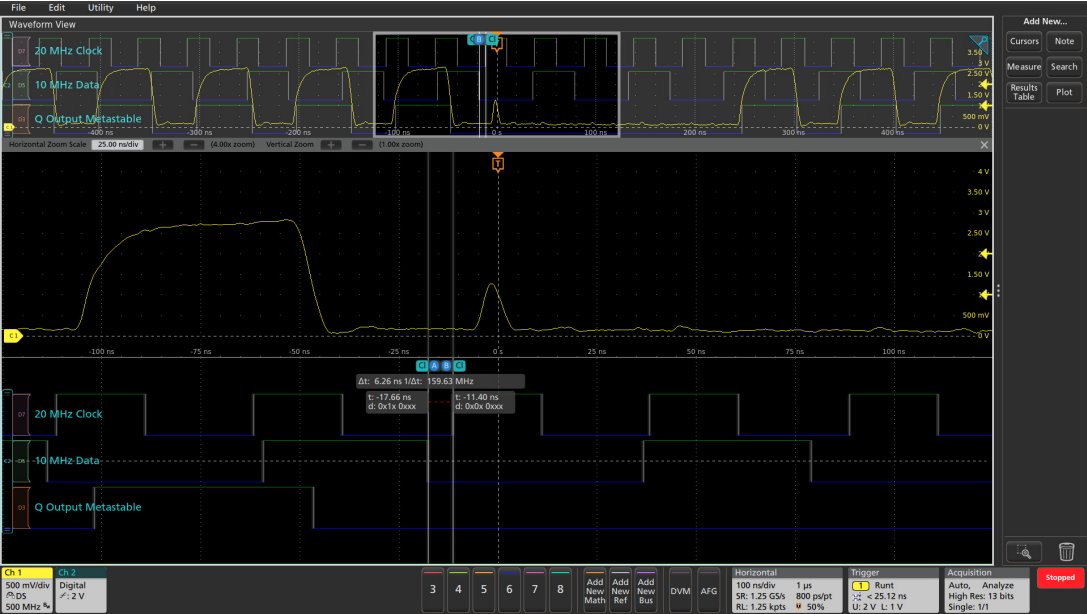

　　图3.在74LVCG74触发器上的建立时间违规触发的光标测量。

　　使用这些触发设置中的任何一个，您都可以捕获输入和输出信号。图3显示了使用光标进行的建立时间测量，清晰地指示了建立时间违规(大约6ns，远低于20ns的最小值)。泰克混合信号示波器结合了基本的逻辑分析仪功能和示波器的模拟信号分析功能。

　　泰克MSO和MDO系列示波器包括建立和保持时间触发、脉冲触发以及高分辨率数字采样，以便于快速数字调试。
