合适的测量仪器是测试系统能够获得精准的测试结果的基础，主要包括示波器、电压探头、电流探头。我们可以看到一些测试系统在测量仪器选择上存在很大的问题，例如：

　　● 使用基础示波器测量高速MOSFET、高速IGBT、SiC MOSFET，由于带宽和采样率严重不足导致测试结果与实际值偏差较大;

　　● 使用ADC位数为8bit的示波器测量高电压、大电流器件，由于分辨率低导致测量值精度差;

　　● 使用高差分探头测量驱动波形，导致波形噪声大、震荡严重;

　　● 使用罗氏线圈测量SiC MOSFET的端电流，由于带宽严重不足导致测试结果与实际值偏差较大。

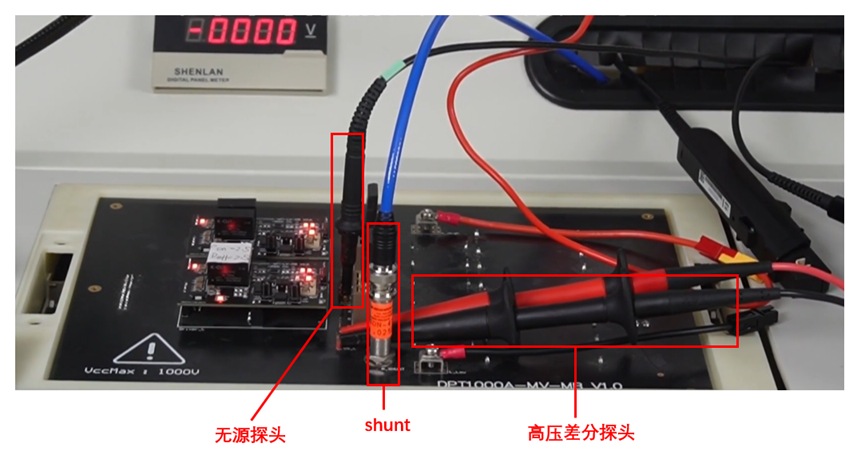

　　泰克针对被测信号的特征，在功率器件动态参数测试系统DPT1000A选择使用了合适的测量仪器，以提升测试结果的精度。示波器选用MSO5B系列，带宽最高可达2GHz、记录长度高达500M并具备12位ADC，可满足高速开关对带宽的要求且具备较高的采样率、更低的噪声和更高的垂直分辨率。栅极波形测量选用无源探头，带宽可达1GHz、衰减倍数小并具备MMCX接口，可精准测量下管的驱动电压，并降低了接地线的影响。

　　端电压测量选用高压差分探头，在满足宽电压测量范围的同时具有更大的输入阻抗，提供了安全的测试保障。端电流测试选用shunt电阻，其带宽达到1GHz以上，能够满足高速器件对带宽的要求。
