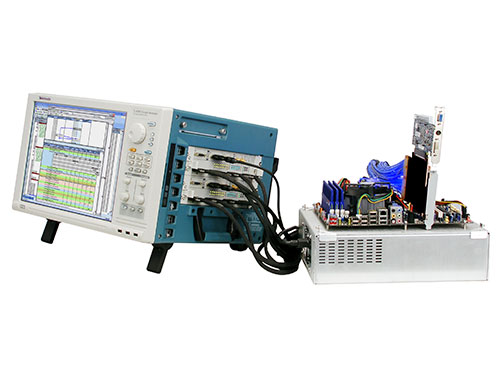

TLA7SA00 系列逻辑协议分析仪型号有TLA7SA16逻辑协议分析仪，TLA7SA08逻辑协议分析仪从物理层到协议层诊断的完整解决方案。TLA7SA00 系列逻辑协议分析仪模块为 PCI Express 验证提供创新途径，涵盖从物理层到事务层的所有协议层。功能丰富的软件改善了信息密度，使用创新的事务和摘要个人资料窗口来显示统计摘要和协议分析。

　　泰克TLA7SA16逻辑协议分析仪、TLA7SA08逻辑协议分析仪:硬件功能包括硬件加速、OpenEYE、ScopePHY 和 FastSYNC 使数据访问更快，帮助缩短测试系统中建立信心所需的时间。强大的触发和过滤功能能让您快速关注感兴趣的数据。完整的探测解决方案套件面向各种外形和应用。

　　泰克TLA7SA08逻辑协议分析仪、TLA7SA16逻辑协议分析仪是一款高性能数字信号分析工具，主要用于 复杂数字系统设计、调试和验证，尤其在高速数字电路、通信协议分析和嵌入式系统开发中表现突出。以下是其典型应用场景及分析功能：

　　1. 硬件设计与调试

　　信号完整性测试

　　通过高采样率(如 20 GHz 状态模式采样)捕获高速信号(如 DDR、PCIe、USB 等)，分析信号时序、抖动、建立/保持时间等，定位信号畸变或时序违规问题。

　　多通道并行分析

　　支持 多通道同步采集(例如 68 个通道以上)，用于调试 FPGA、ASIC 或多处理器系统的并行总线交互。

　　2. 协议解析与验证

　　标准协议解码

　　支持 I2C、SPI、UART、CAN、LIN、USB、PCIe、MIPI、以太网 等常见协议的解码，自动解析数据包内容，验证是否符合协议规范。

　　自定义协议分析

　　用户可定义协议帧结构、触发条件，灵活适配非标通信接口(如私有工业总线)。

　　错误检测与统计

　　识别协议层错误(如 CRC 校验失败、帧格式错误)，统计误码率或异常事件频率。

　　3. 嵌入式系统调试

　　软硬件协同分析

　　结合逻辑信号与软件执行(通过触发点关联 MCU 代码执行)，定位硬件行为与软件逻辑的交互问题(如中断响应延迟、外设配置错误)。

　　触发与捕获偶发故障

　　利用 深度存储(如 250 Mpts/通道) 和复杂触发条件(如序列触发、状态跳变)，捕获随机性故障或偶发性数据错误。

　　4. 高速接口与总线分析

　　DDR 内存接口测试

　　分析 DDR3/4/5 的读写时序、命令总线、数据眼图，验证内存控制器与物理层信号质量。

　　SerDes 链路调试

　　支持高速串行链路(如 10Gbps+)的协议层与物理层协同分析，辅助 PCIe Gen3/4、SATA 等接口的合规性测试。

　　多设备总线竞争分析

　　监测多主设备总线(如 CAN、I2C)的仲裁机制，排查冲突或死锁问题。

　　5. 混合信号系统分析

　　混合信号触发

　　结合逻辑信号与外部模拟信号(需搭配示波器)，实现跨域触发(例如当模拟电压超限时，捕获数字逻辑的响应)。

　　时间相关多域分析

　　同步显示数字信号、协议层事件与模拟波形，定位跨域交互问题(如电源噪声导致逻辑错误)。

　　6. 自动化测试与长期监测

　　脚本化测试

　　通过 TLA7SA08 的 API(如 TekVISA)或配套软件(如 Tektronix TekScope)，实现自动化测试流程，批量验证信号与协议。

　　长期数据记录

　　利用大存储深度记录长时间运行数据，分析系统稳定性或间歇性故障。

　　典型行业应用

　　消费电子：手机/平板处理器总线调试、显示屏接口(MIPI DSI/CSI)验证。

　　汽车电子：车载网络(CAN FD、FlexRay)、ADAS 系统通信分析。

　　工业控制：PLC 通信协议(Modbus、EtherCAT)、高速背板总线测试。

　　通信设备：5G 基站 FPGA 逻辑验证、光模块控制接口分析。

　　航空航天：高可靠性系统的冗余总线监控与故障诊断。

　　关键优势

　　高分辨率：支持皮秒级时序测量，精准定位窄脉冲或毛刺。

　　灵活扩展：模块化设计，可按需增加协议解码包或硬件模块。
