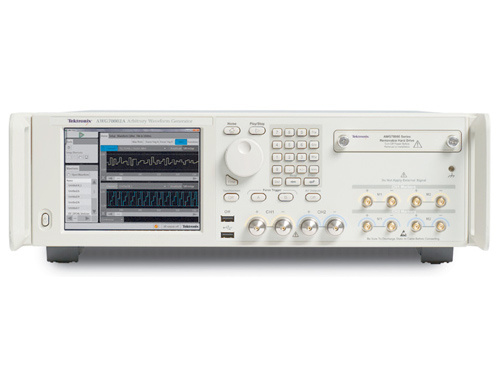

泰克AWG70000 任意波形发生器设定任意波形发生的标准，行业领先的 AWG70000 系列任意波形发生器在采样率、信号保真度和波形内存方面保持领先。 在设计、测试和操作某些现实中最富在的元器件、系统和试验中，能够创建、生成或复制理想的、失真的或“真实”的信号是必不可少的功能。AWG70000 系列具有高达 50 GS/s 和 10 位垂直分辨率，提供业内最佳的信号激励解决方案，可方便地生成复杂信号。
泰克AWG70000系列任意波形发生器(Arbitrary Waveform Generator，AWG)是业界领先的高性能信号生成设备，凭借其 高带宽(最高33 GHz)、高采样率(最高50 GSa/s) 和 多通道同步能力，广泛应用于需要复杂、高保真波形生成的测试场景。以下是其核心测试分析用途及典型应用领域：
1. 高速数字通信系统测试
5G/6G 毫米波信号生成
生成 NR(New Radio)毫米波信号(24 GHz以上)，支持复杂调制格式(如256QAM、OFDM)，用于验证基站和终端设备的解调性能及误码率(BER)。
光通信测试
生成 PAM4、相干光(DP-QPSK/16QAM) 等高速光调制信号(如64 GBaud及以上)，配合光调制器测试光模块和传输系统的非线性容限。
高速接口一致性验证
模拟 PCIe Gen5/6、USB4、Thunderbolt 等接口的合规性测试信号(包括抖动、预加重、均衡)，验证接收端容错能力。
2. 半导体与集成电路验证
ADC/DAC 动态特性测试
生成高线性度、低噪声的模拟信号(如多音信号、快速阶跃信号)，测试高速ADC的信噪比(SNR)、无杂散动态范围(SFDR)等参数。
混合信号芯片验证
同步输出多路数字信号(如SPI/I2C控制时序)与模拟激励(如传感器模拟信号)，验证SoC芯片的混合信号交互逻辑。
功率器件开关特性测试
生成高压/高电流脉冲信号(需外接放大器)，测试GaN/SiC功率器件的开关损耗、反向恢复时间等。
3. 雷达与电子战系统仿真
复杂雷达波形生成
生成 线性调频(LFM)、相位编码(Barker码、PRN) 等脉冲压缩波形，模拟多目标、多普勒频移场景，测试雷达信号处理算法。
电子对抗(ECM)信号模拟
注入噪声干扰、欺骗信号(如虚假目标回波)，验证雷达或通信系统的抗干扰能力。
MIMO系统测试
多通道同步生成 相位相参信号，用于大规模MIMO天线阵列的波束成形验证。
4. 量子计算与前沿技术研究
超导量子比特控制脉冲生成
生成纳秒级精密脉冲序列(如微波脉冲)，配合低温环境测试量子比特的操控精度与退相干时间。
太赫兹(THz)信号合成
通过倍频链路生成太赫兹波段信号(需外部混频器)，用于材料表征或成像系统开发。
5. 汽车电子与自动驾驶
车载雷达目标模拟
生成 77/79 GHz FMCW雷达信号，模拟车辆、行人等目标的距离-速度-角度信息，验证ADAS系统的识别算法。
车载以太网测试
生成 1000BASE-T1、10BASE-T1S 等车载以太网协议信号，测试ECU的通信鲁棒性及EMC性能。
电池管理系统(BMS)激励
模拟电池组电压/电流瞬态波形，验证BMS的故障检测与保护机制。
6. 航空航天与国防
卫星通信信号模拟
生成 Q/V波段卫星信号，模拟信道衰落、多径效应，测试星载调制解调器的抗衰减能力。
导航系统干扰测试
生成 GPS L1/L5、伽利略 等导航信号的欺骗干扰波形，评估接收机的抗欺骗性能。
7. 高级功能与扩展应用
信号损伤模拟
在理想波形中叠加抖动、噪声、谐波失真等损伤，测试被测设备(DUT)的容忍阈值。
多通道相位同步
支持多台AWG70000级联，实现 >8通道的相位同步输出(如相控阵雷达、量子计算多比特控制)。
实时波形生成
通过 Sequence模式 动态切换预存波形，模拟突发通信或复杂场景切换(如雷达模式跳变)。
关键性能优势
超宽带信号生成：支持DC至33 GHz连续输出，满足毫米波与光通信需求。
高垂直分辨率：16位DAC提供高动态范围(>70 dBc SFDR@1 GHz)。
深度存储与低延迟：每通道64 GSa存储深度，支持长序列波形无缝播放。
典型测试配置示例
光通信测试：AWG70000 + 光调制器 + 光采样示波器(如DPO70000SX)。
雷达仿真：AWG70000 + 射频上变频器 + 频谱分析仪(如RSA7100B)。
量子控制：AWG70000 + 低温放大器 + 量子处理器控制平台。
泰克AWG70000 任意波形发生器使用建议：
信号完整性优化：使用高质量电缆和匹配负载，避免高频信号反射。
校准与补偿：定期校准通道间延时与幅度偏差，确保多通道同步精度。
软件工具辅助：搭配 TekBench AWG控制软件 或 Python API(PyVISA)，实现自动化测试流程。
如需特定行业的测试方案或硬件配置细节，建议联系泰克技术支持获取定制化文档。
