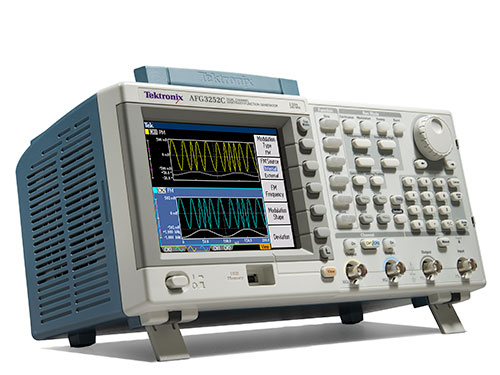

泰克AFG3000 任意波形函数发生器无可比拟的性能、多功能和易用性。 如今的设计通常非常复杂，在测试中需要多种激励信号。

　　泰克AFG3000C 系列任意函数发生器具有 12 种标准波形、任意波形功能和信号损伤选项，一台设备可支持多种应用需要。同类最佳性能保证信号得到准确复现。AFG3000C 系列任意函数发生器具有大显示器和 25 个快捷键，简单易学，使用方便。

　　泰克AFG3000系列任意波形函数发生器(Arbitrary Function Generator)是一款高性能信号源，主要用于生成标准波形、自定义波形及复杂调制信号，广泛应用于电子设计、通信测试、传感器激励等领域。虽然其主要功能是信号生成，但其灵活的信号配置和附加功能使其在测试系统中扮演关键角色，以下是其核心分析测试功能及应用场景：

　　1. 基本波形生成与测试

　　●标准波形：

　　支持生成 正弦波、方波、脉冲波、三角波、锯齿波 等基础波形，频率范围覆盖 1μHz 至 240MHz(具体取决于型号)，用于电路频率响应测试、滤波器特性验证等。

　　●高精度参数控制：

　　可精确调节幅度(±5V至±10V)、频率、相位、占空比(如脉冲波0.1%~99.9%)，适用于校准传感器或测试仪器的输入灵敏度。

　　2. 任意波形生成(ARB)

　　●自定义波形编辑：

　　通过内置编辑器或配套软件(如TekBench/Waveform Builder)创建任意波形(如非周期信号、噪声叠加、故障模拟信号)，用于仿真真实环境下的复杂信号场景(如电源瞬态干扰、生物医学信号模拟)。

　　●波形存储与回放：

　　提供高达 16 GS/s(AFG31000系列)的采样率，支持长存储深度(16 Mpts)，可精确复现高频瞬态信号或通信协议波形(如QAM、OFDM)。

　　3. 调制与扫频功能

　　●调制模式：

　　支持 AM/FM/PM/ASK/FSK/PSK 等调制类型，用于测试通信系统解调性能或射频组件(如混频器、放大器)的线性度。

　　●频率/幅度扫描：

　　可设置线性或对数扫频，快速评估器件(如滤波器、天线)的带宽特性或谐振频率。

　　4. 脉冲与数字信号测试

　　●可变边沿时间：

　　脉冲波支持 ≤5 ns 的快速上升/下降时间，用于测试高速数字电路的时序容限或触发逻辑门限。

　　●突发模式(Burst)：

　　生成指定周期数的脉冲串，模拟雷达信号或数字通信中的突发数据传输场景。

　　5. 谐波与失真分析辅助

　　●多谐波合成：

　　叠加多个谐波分量生成复杂波形，用于测试音频设备的总谐波失真(THD)或电源的谐波抗扰度。

　　●直流偏置叠加：

　　在交流信号中叠加直流分量，模拟传感器供电环境或测试放大器的偏置稳定性。

　　6. 同步与触发功能

　　●外部触发输入/输出：

　　与其他设备(如示波器、功率分析仪)同步，实现多仪器联合测试(如功率器件动态特性测试)。

　　●门控信号生成：

　　根据外部触发信号启停波形输出，用于时序敏感的自动化测试系统。

　　7. 应用场景示例

　　通信系统测试：生成5G/Wi-Fi调制信号，验证接收机灵敏度。

　　电源测试：模拟电压跌落、浪涌等异常工况，测试电源管理IC的响应。

　　传感器激励：输出低频正弦波激励压电传感器，测量其频率响应。

　　教育实验：生成可控故障信号，供学生练习电路故障诊断。

　　泰克AFG3000 任意波形函数发生器型号

　　泰克AFG3000 任意波形函数发生器型号有：AFG3252C、AFG3152C、AFG3102C、AFG3151C、AFG3011C、AFG3052C、AFG3051C、AFG3022C、AFG3021C。
