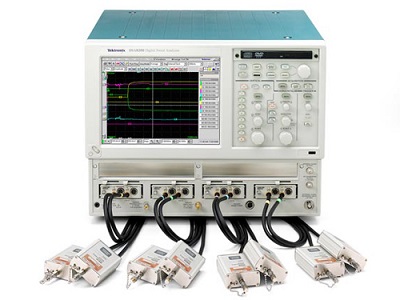

泰克DSA8300数字采样示波器是一款专为高速信号分析和高精度测量设计的高端测试仪器，主要面向光通信、高速数字电路、半导体研发等领域。

　　一、核心测试功能

　　1. 高速光通信测试

　　相干光模块分析：

　　支持400G/800G相干光模块的调制格式分析(如DP-QPSK、16QAM)。

　　测量光信号眼图、误码率(BER)、光信噪比(OSNR)。

　　光时域反射(OTDR)：定位光纤链路中的断点、弯曲损耗或连接器故障。

　　光功率与波长测量：配合光探头，实时监测光信号的功率谱和波长稳定性。

　　2. 高速电信号分析

　　超宽带电信号采集：

　　支持带宽高达80 GHz(需搭配特定模块)，采样率200 GS/s，捕捉纳秒级瞬态信号。

　　分析高速SerDes接口(如PCIe 6.0、USB4、400G以太网)的信号完整性。

　　抖动与噪声分析：

　　分离随机抖动(RJ)和确定性抖动(DJ)，量化总抖动(TJ)。

　　支持PAM4/NRZ信号的眼图模板测试，评估时序裕量。

　　3. 时域反射(TDR)与故障定位

　　TDR/TDT测试：

　　通过时域反射技术，定位PCB走线、电缆或封装的阻抗不连续点(如开路、短路、阻抗失配)。

　　测量传输延迟(TDT)，分析信号路径的时延特性。

　　S参数分析：生成频域S参数(S11/S21)，用于高速通道建模与仿真验证。

　　4. 多通道同步测试

　　多通道相位对齐：

　　支持8通道同步采集(需搭配模块)，分析多路信号的时序关系(如ADC/DAC同步性测试)。

　　应用于MIMO系统、多核处理器总线监测等场景。

　　5. 高级触发与分析功能

　　混合信号触发：支持电信号、光信号、逻辑信号的联合触发，捕捉复杂交互事件。

　　协议解码：内置高速串行协议分析(如PCIe、USB、以太网)，实时解码数据包内容。

　　实时频谱分析(RTSA)：通过FFT功能，监测信号频域特性，定位EMI干扰源。

　　二、典型应用场景

　　1. 光通信研发与生产

　　400G/800G光模块的发射端(Tx)与接收端(Rx)性能验证。

　　硅光芯片(SiPh)的热调谐与波长稳定性测试。

　　2. 高速数字系统设计

　　服务器/数据中心的高速互连(如DDR5、HBM3)信号完整性分析。

　　车载网络(车载以太网、SerDes)的EMC预兼容测试。

　　3. 半导体封装与测试

　　先进封装(如2.5D/3D IC)的互连阻抗与串扰评估。

　　射频前端模块(如毫米波天线)的时域反射特性测试。

　　4. 科研与前沿技术

　　量子计算系统中超导电路的瞬态响应监测。

　　太赫兹(THz)器件的脉冲信号采集与分析。

　　三、DSA8300的核心优势

　　超高带宽与灵敏度：

　　可选模块覆盖10 GHz至80 GHz带宽，满足下一代通信标准(如6G、光通信)需求。

　　低噪声前端设计，支持微小信号(mV级)的精确测量。

　　模块化扩展能力：

　　支持电/光信号模块混插，灵活适配多模态测试需求。

　　可扩展光相干接收机(Optical Coherent Receiver)，提升复杂调制信号的分析效率。

　　自动化与软件生态：

　　搭配TekExpress自动化测试软件，实现一键式一致性测试(如IEEE、OIF标准)。

　　支持Python/LabVIEW二次开发，集成到自动化测试系统(ATE)中。

　　高分辨率采集：

　　16位垂直分辨率，提供更精细的电压测量精度，尤其适合低幅度信号(如传感器输出)。

　　泰克DSA8300凭借其超高带宽、多模态测试能力和科研级精度，成为光通信、高速电子、半导体研发等领域的核心工具，尤其适合需要同时处理电信号与光信号、追求极限性能验证的尖端应用场景。
