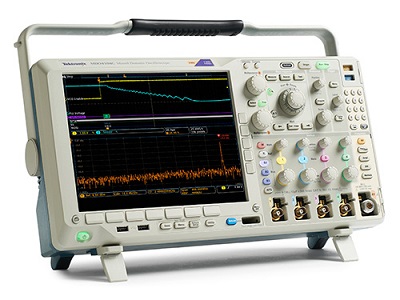

泰克MDO4104C是功能最为强大的混合域示波器，组合了多达六种仪器，包括函数发生器和内置频谱分析仪等选件。 与其他任何仪器不同，它可以同步 RF、模拟和数字通道，允许您以前所未有的深度洞察您的设计。

　　泰克MDO4104C混合域示波器(Mixed Domain Oscilloscope)是一款高度集成化的高端测试仪器，其核心价值在于同时捕获和分析时域(模拟/数字信号)与频域(射频信号)的关联性。它集成了多达6种仪器的功能于一体，特别适用于涉及射频、模拟、数字和电源系统交互的复杂设计调试。以下是其主要测试功能详解：

　　一、核心功能：六合一集成

　　1.高性能示波器 (Oscilloscope)

　　●通道：4条模拟通道(带宽最高1GHz，采样率5GS/s)。

　　●功能：捕获高速模拟信号(如传感器输出、电源纹波、音频信号)，支持长存储深度(标配20M点)。

　　●优势：高分辨率触摸屏，支持缩放和平移操作，适合精细信号分析。

　　2.频谱分析仪 (Spectrum Analyzer)

　　●频率范围：标配9kHz~3GHz(可选升级至6GHz)。

　　●实时带宽：最高1GHz(FFT分析带宽)。

　　●功能：分析射频信号频谱(如WiFi、蓝牙、Zigbee、蜂窝信号)、测量频率、功率、谐波、杂散发射。

　　●关键特性：

　　.时频域同步触发：在特定时域事件(如串行数据包)发生时触发频谱捕获，定位干扰源。

　　.Spectrum Time 模式：可视化频谱随时间的变化(如跳频信号、瞬态干扰)。

　　3.逻辑分析仪 (Logic Analyzer)

　　●通道：16条数字通道(可选配至最多48通道)。

　　●采样率：与模拟通道同步，最高1.25GS/s。

　　●功能：并行捕获数字总线(如SPI、I²C、UART、并行总线)状态，与模拟信号时间对齐分析。

　　4.协议分析仪 (Protocol Analyzer)

　　●支持协议：自动解码常见串行协议(包括I²C, SPI, UART, CAN, LIN, FlexRay, USB 2.0, MIL-STD-1553, RS-232/485/422, Ethernet等)。

　　●功能：将总线数据翻译为可读信息(如数据包内容、错误帧)，加速嵌入式系统调试。

　　5.函数/任意波形发生器 (AFG - 需选配)

　　●输出通道：1路(可选2路)。

　　●功能：生成标准信号(正弦、方波、脉冲)或自定义波形，用于激励被测电路。

　　6.数字电压表 (DVM)/频率计

　　●功能：实时显示电压(真有效值)、频率、周期等参数，简化基础测量。

　　二、应用场景

　　●无线嵌入式系统设计

　　.调试WiFi/蓝牙模块与MCU的交互：同步查看SPI控制信号、电源噪声和射频发射频谱，解决通信失败或灵敏度问题。

　　.验证射频电路性能：测量发射机输出功率、频谱掩模合规性、本振泄漏。

　　2.电源完整性分析

　　●关联开关电源的开关噪声(时域) 与传导/辐射EMI(频域)，优化滤波设计。

　　●测量动态负载下的电源瞬态响应和纹波。

　　3.高速数字系统调试

　　●分析高速串行总线(如DDR、PCIe)信号完整性(眼图、抖动)。

　　●定位数字信号串扰导致的辐射超标(结合近场探头)。

　　4.EMI/EMC预测试

　　●快速扫描电路板的辐射热点，识别噪声源(时钟、开关电源)，减少正式EMC测试失败风险。

　　5.物联网设备开发

　　●同时监测传感器数据(模拟)、MCU通信(数字)、无线传输(RF)，验证端到端行为。

　　三、高级分析工具

　　●高级触发：

　　边沿、脉宽、逻辑、串行协议、射频功率/频率模板触发等。

　　●自动测量与波形运算：

　　30+种参数自动测量(上升时间、RMS、FFT幅值等)，支持数学通道运算。

　　●FFT分析：

　　高分辨率FFT用于模拟信号的频域分析(如振动分析、音频谐波失真)。

　　●眼图与抖动分析(选配)：

　　支持高速串行信号的眼图模板测试和抖动分解(TIE、Rj/Dj)。

　　●电源分析套件(选配)：

　　自动计算开关损耗、导通损耗、谐波、功率质量(PF, THD)等。

　　四、何时需要泰克MDO4104C混合域示波器?

　　该仪器是解决跨域交互问题的终极工具，特别适用于：

　　●射频与数字/模拟系统共存的设计(如无线通信模块、雷达、物联网设备)。

　　●EMI/噪声溯源等复杂故障排查。

　　●减少测试台设备数量，提升调试效率(一台替代示波器+频谱仪+逻辑分析仪+协议分析仪)。

　　若您的设计仅涉及纯数字或低频模拟信号，中端示波器可能更经济;但若涉及射频、高速数字与电源的协同设计，MDO4104C的混合域能力将成为关键生产力工具。
