由于电机驱动器输出采用脉冲宽度调制技术，因此，要对这种信号进行稳定的测量具有挑战性。要想实现稳定的波形，通过人工确定滤波器和触发器的正确组合非常棘手，但对于实现一致测量却是必要的。

　　除了测量驱动器的输出之外，对驱动器的输入级性能(例如谐波、功率和功率因数)进行测量和评估也很重要。虽然可以将原始波形导出到电子表格或其他分析软件中，但该过程非常耗时，并且设计算法时要特别注意。

　　进行这些测量需要与被测设备建立许多连接。错误的探头连接和连接点完整性差是导致电机驱动器测量误差的常见原因。机械测量也很关键，可以使用传感器进行。然而，如果不进行自定义处理和转换，要想获取以工程单位表示的速度、加速度或扭矩的测量值可能非常困难，甚至是不可能。由于这些原因，要想使用示波器对电机驱动系统进行良好的测量，需要仔细的设置、稳定的波形和强大的测量算法。

　　示波器探头设置与接线配置

　　在进行任何功率测量之前，必须完成一些重要步骤。电流探头必须消磁，并且所有探头都应校正，以获得准确的测量结果。

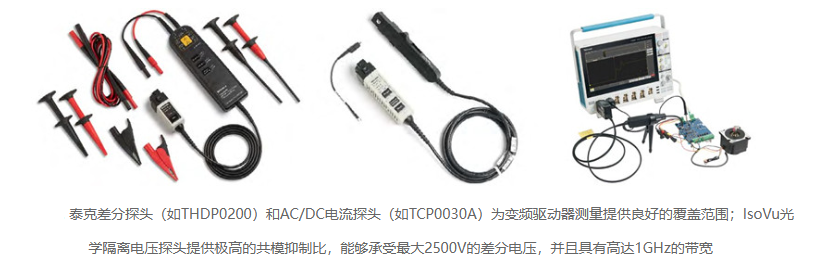

　　在进行测量之前对电流探头执行消磁程序，消除探头磁芯中的任何剩磁，这一步非常重要。剩磁会导致测量误差。消磁程序通常是通过移除电流探头钳口的所有导体，然后按下消磁按钮启动的。泰克电流探头(例如TCP0030A)会在您使用前自动提示执行消磁程序。

　　校正过程可以校正任意两个不同泰克示波器通道(包括探头和探头电缆)之间的各种传输延迟。这一步很重要，因为相位关系对于变频驱动器系统上的许多测量至关重要。基本步骤是向通道提供同步信号，并调整每个通道的延迟，使各通道的信号对齐。泰克示波器提供功率测量校正夹具(P/N 067-1686-xx)来帮助解决此问题。连接电流探头时，务必注意探头上的箭头标记。如果电流探头连接在负载的线路侧，箭头应指向负载。如果电流探头连接在负载的返回侧，则箭头应指向远离负载的方向。

　　变频驱动器的输入和输出通常都使用三相电。然而，商业、住宅和汽车驱动系统中使用的某些变频驱动器可能由单相交流或直流供电。此外，三相系统可以采用两种接线和建模方式：星形(或称Y形)和三角形。接线配置决定了功率分析中使用的计算方法，因此了解并选择正确的接线配置对于获得预期结果非常重要。接线配置适用于电机驱动器的输入和输出。
