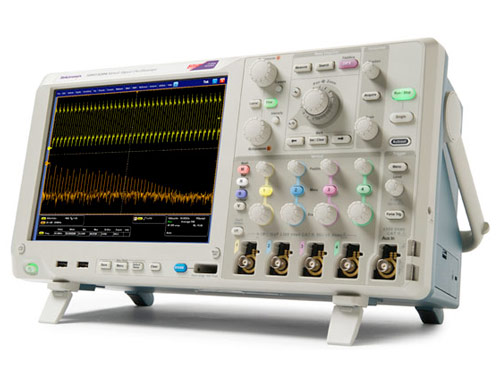

MSO/DPO5000
  • MSO/DPO5000
  • 当前设计的数据速率越来越快,定时裕量越来越小,需要示波器拥有杰出的信号采集性能和分析功能。泰克 MSO/DPO5000B 系列提供了优异的信号保真度、2 GHz 和 10 GS/s 采样速率、以及高级分析和数学功能,满足您的工作台和实验室需要。。示波器上可以运行基于 Windows? 的分析软件。MSO 型号包括 16 条数字定时通道,所有型号可以配备为解码常用的串行协议,为您的系统提供全面视图。

软件试用请点下面“产品技术资料”下载
  • 起始价格
  • US $ 14,000 - US $ 28,300

  • MSO58
  • 报价:

  • 模拟带宽 采样率 记录长度 模拟通道 数字通道 函数发生器输出
    350 MHz 至 2 GHz 6.25 GS/s 62.5 M 点至 125 M 点 8 可达 64 条(可选) 1 条(可选)
  • MSO56
  • 报价:

  • 模拟带宽 采样率 记录长度 模拟通道 数字通道 函数发生器输出
    350 MHz 至 2 GHz 6.25 GS/s 62.5 M 点至 125 M 点 6 可达 48 条(可选) 1 条(可选)
  • MSO54
  • 报价:

  • 模拟带宽 采样率 记录长度 模拟通道 数字通道 函数发生器输出
    350 MHz 至 2 GHz 6.25 GS/s 62.5 M 点至 125 M 点 4 可达 32 条(可选) 1 条(可选)
  • MSO5204B
  • 报价:US $ 28,300

  • 模拟带宽 采样率 记录长度 模拟通道 数字通道
    2 GHz 5 GS/s - 10 GS/s 25M 点 - 125M 点 4 16
  • MSO5104B
  • 报价:US $ 25,200

  • 模拟带宽 采样率 记录长度 模拟通道 数字通道
    1 GHz 5 GS/s - 10 GS/s 25M 点 - 125M 点 4 16
  • DPO5204B
  • 报价:US $ 24,500

  • 模拟带宽 采样率 记录长度 模拟通道
    2 GHz 5 GS/s - 10 GS/s 25M 点 - 125M 点 4
  • DPO5104B
  • 报价:US $ 21,400

  • 模拟带宽 采样率 记录长度 模拟通道
    1 GHz 5 GS/s - 10 GS/s 25M 点 - 125M 点 4
  • MSO5054B
  • 报价:US $ 21,200

  • 模拟带宽 采样率 记录长度 模拟通道 数字通道
    500 MHz 5 GS/s 25M 点 - 125M 点 4 16
  • MSO5034B
  • 报价:US $ 17,800

  • 模拟带宽 采样率 记录长度 模拟通道 数字通道
    350 MHz 5 GS/s 25M 点 - 125M 点 4 16
  • DPO5054B
  • 报价:US $ 17,400

  • 模拟带宽 采样率 记录长度 模拟通道
    500 MHz 5 GS/s 25M 点 - 125M 点 4
  • DPO5034B
  • 报价:US $ 14,000

  • 模拟带宽 采样率 记录长度 模拟通道
    350 MHz 5 GS/s 25M 点 - 125M 点 4

特点

优势

完整采集性能 通过高达 2 GHz 带宽、10 GS/s 最大采样速率和高达 250 M 点的记录长度,保证信号保真度。
4 个模拟通道和 16 个数字通道 一台仪器即可分析模拟信号和数字信号,为复杂设计实现系统级故障排除。
数字荧光显示器的 FastAcq? 通过泰克专有的 FastAcq 技术快速发现毛刺和偶发事件。最大捕获速率 >250,000 波形/秒,能够更快地显示难检的异常。
完整的触发集合 提供超过 350 种触发组合,包括建立/保持、串行包内容和并行数据,快速捕获信号异常。可选的视觉触发允许图形触发定义。
Wave Inspector??控件 方便地在很长的记录长度内搜索、标记和导航,同时查找多达 8 个事件的所有出现位置。
内置分析工具 用 53 种自动测量、测量统计、直方图、高级波形数学、用户可定义的滤波器以及自定义 MATLAB 和 .NET 数学插件对设备进行分析。
并行总线触发和分析(MSO 系列) 通过自动触发、
解码和搜索快速调试常见串行总线 – I2C、SPI、RS-232/422/485/UART、USB2.0、MIL-STD-1553B、CAN、LIN、以太网 和 FlexRay。
协议解码以及串行触发和分析选件 通过自动触发、解码和搜索快速调试常见串行总线 – I2C、SPI、RS-232/422/485/UART、USB2.0、以太网、MIL-STD-1553B、CAN、LIN 和 FlexRay。
应用软件包 通过标配的抖动和眼图分析以及 25 种用于功率分析、串行一致性、RF 分析、内存等等可选软件包,将您的示波器变成专门应用的工具。
低电容无源电压探头 标配的四个 1 GHz 或 500 MHz 探头具有业内最佳的 <4pF 容性负载,确保准确测量。
离线波形分析 改善时间和资源利用率;观察、测量和分析实验室中捕获的数据,且独立于使用?TekScope AnywhereTM?的示波器硬件

产品技术资料 软件包 / 软件选件 说明
产品技术资料 选件BRR BroadR-Reach/100BASE-T1 自动化一致性解决方案。
产品技术资料 选件 DDRA,LP-DDR4 适用于 DDR1/2/3/4、LPDDR1/2/3/4 和 GDDR3/5 的完整内存接口分析包。适用于 LPDDR4 的选件 LP-DDR4 仅限在 MSO/DPO70000 示波器上使用。
产品技术资料 选项DJA、DJAN 简化了信号完整性问题、抖动及其相关来源的识别,为实时示波器提供最高灵敏度和准确度。
产品技术资料 选件ET3 对10BASE-T、100BASE-TX 和 1000BASE-T 的自动检定、一致性和完整 PHY 层支持
产品技术资料 选件HSIC HSIC 主控和设备设计电气信号质量测试和协议验证。
Title Document Type
使用DPOPWR应用软件进行电源测量和分析 阅读本应用指南,了解泰克DPOPWR电源分析软件可以怎样帮助您满足对更长电池续航时间及“更加绿色的”设计的需求。 应用指南
100BASE-TX物理层一致性测试 本应用指南介绍了设计或验证以太网物理层的工程师们需要在产品上执行的各种测试。 应用指南
可视触发 本技术简介讨论了在复杂的信号内部捕获关心的事件所面临的某些常见挑战,以及怎样使用可视触发功能克服这些挑战。 技术简介
优化低功率测量的小贴士和技巧 技术简介
Title Document Type
使用泰克示波器和选配软件支持串行总线泰克示波器提供了一系列选配的分析功能,简化了串行总线调试或一致性检验。本选型指南说明了示波器系列中每款产品支持哪些串行标准。 选型指南
Oscilloscope Selection GuideFrom basic signal-checking to high-performance analysis, this 10-page ion guide gives an overview of the complete range of oscilloscopes from Tektronix. Comparison tables give high-level specifications and features, and indicate the major differences between each series of oscilloscope. 选型指南
MSO/DPO5000BThis 2-page fact sheet gives an overview of the power supply measurement capabilities of MSO/DPO5000B oscilloscopes with DPOPWR Power Measurement and Analysis Software. It lists current and voltage probes that are well-suited for power supply measurements, and describes two "bundles" that provide software and probes at a significant savings. 选型指南
使用泰克示波器和选配软件支持串行总线泰克示波器提供了一系列选配的分析功能,简化了串行总线调试或一致性检验。本选型指南说明了示波器系列中每款产品支持哪些串行标准。 选型指南
Title Document Type
TAP1500有源探头:1.5 GHz,10X,单端,TekVPI 附件
TAP2500有源探头:2.5 GHz,10X,单端,TekVPI 附件
TCP0020探头,AC/DC 电流;20 安培,xx MHz 带宽,TekVPI 接口 - 可追溯校准标准证明 附件
TCP0030A探头,AC/DC 电流;30 安培 DC,DC 至 120MHZ;带 TekVPI 接口,可追溯校准标准证明 附件
TCP0150电流探头:20 MHz,5 mA 至 212 A,AC/DC,TekVPI 附件
