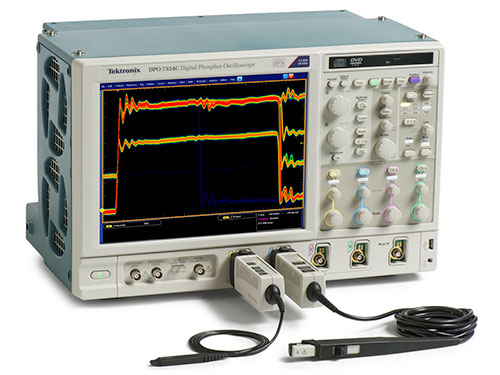

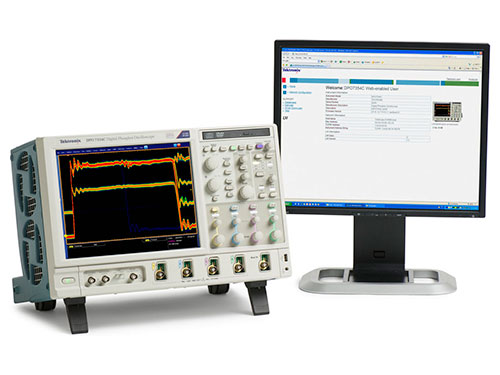

DPO7000C示波器
  • DPO7000C示波器
  • 高达 3.5 GHz 的带宽以及高达 40 GS/s 的采样速率,使 DPO7000C 系列成为分析重要高速信号时的不二之选。超过 30 种分析包为通信标准、抖动分析、内存总线标准、矢量分析等等提供深入测量。Windows 操作系统允许您就在仪器上运行自己的分析软件。快速波形捕获速率、高级触发和协议解码及搜索功能,帮助您快速解决困难的故障排除疑团。

软件试用请点下面“产品技术资料”下载
  • 起始价格
  • US $ 21,400 - US $ 46,200

  • DPO7354C
  • 报价:US $ 46,200

  • 模拟带宽 采样率 记录长度 模拟通道
    3.5 GHz 10 GS/s - 40 GS/s 25M 点 - 500M 点 4
  • DPO7254C
  • 报价:US $ 36,100

  • 模拟带宽 采样率 记录长度 模拟通道
    2.5 GHz 10 GS/s - 40 GS/s 25M 点 - 500M 点 4
  • DPO7104C
  • 报价:US $ 26,800

  • 模拟带宽 采样率 记录长度 模拟通道
    1 GHz 5 GS/s - 20 GS/s 25M 点 - 250M 点 4
  • DPO7054C
  • 报价:US $ 21,400

  • 模拟带宽 采样率 记录长度 模拟通道
    500 MHz 5 GS/s - 20 GS/s 25M 点 - 250M 点 4

特点

优势

带宽从 500 MHz 到 3.5 GHz,带用户可选的带宽极限滤波器 根据所测量信号的频率含量按通道分别优化示波器性能,对设计进行更加准确的检定。
最高 40 GS/s 采样率 准确采样您的信号,确保所有频率分量都被采集并显示出来。
数字荧光显示器的 FastAcq? 通过泰克专有的 FastAcq 技术快速发现毛刺和偶发事件。最大捕获速率 >250,000 波形/秒,能够更快地显示难检的异常。
Pinpoint? 触发 提供超过 1400 种触发组合,包括高达 1.25 Gb/s 串行数据码流的设置/保持、串行包和码型锁定,快速捕获信号异常。可选的视觉触发允许图形触发定义。
内置分析工具 用 53 种自动测量、测量统计、直方图、高级波形数学、用户可定义的滤波器以及自定义 MATLAB 和 .NET 数学插件对设备进行分析。
串行触发和分析选件 通过自动触发、解码和搜索快速调试常见串行总线 – I2C、SPI、RS-232/422/485/UART、USB2.0、以太网、MIL-STD-1553B、CAN、LIN 和 FlexRay。
应用软件包 通过标配的抖动和眼图分析以及 30 种用于功率分析、串行一致性、RF 分析、内存等等可选软件包,将您的示波器变成专门应用的工具。
离线波形分析 改善时间和资源利用率;观察、测量和分析实验室中捕获的数据,且独立于使用 TekScope AnywhereTM 的示波器硬件
产品技术资料 软件包 / 软件选件 说明
产品技术资料 选件BRR BroadR-Reach/100BASE-T1 自动化一致性解决方案。
产品技术资料 选件D-PHY 使用完全灵活和可自定义的测试设置快速检定和发现抖动源以及信号完整性顾虑,从而按 MIPI D-PHY 规范进行验证。使用 DPOJET,选项 D-PHY 可以执行发射机高速数据时钟定时测量,同时提供高速或低功率模式下的全面电气特点。
产品技术资料 选件 DDRA,LP-DDR4 适用于 DDR1/2/3/4、LPDDR1/2/3/4 和 GDDR3/5 的完整内存接口分析包。适用于 LPDDR4 的选件 LP-DDR4 仅限在 MSO/DPO70000 示波器上使用。
产品技术资料 选项DJA、DJAN 简化了信号完整性问题、抖动及其相关来源的识别,为实时示波器提供最高灵敏度和准确度。
产品技术资料 选件ET3 对10BASE-T、100BASE-TX 和 1000BASE-T 的自动检定、一致性和完整 PHY 层支持
Title Document Type
使用DPOPWR应用软件进行电源测量和分析 阅读本应用指南,了解泰克DPOPWR电源分析软件可以怎样帮助您满足对更长电池续航时间及“更加绿色的”设计的需求。 应用指南
100BASE-TX物理层一致性测试 本应用指南介绍了设计或验证以太网物理层的工程师们需要在产品上执行的各种测试。 应用指南
选择适当的抖动测量平台 本文介绍了某些基本抖动术语,然后讨论了处理串行数据通信结构时进行的抖动测量及最适合评估和量化抖动的工具。 技术简介
可视触发 本技术简介讨论了在复杂的信号内部捕获关心的事件所面临的某些常见挑战,以及怎样使用可视触发功能克服这些挑战。 技术简介
Title Document Type
使用泰克示波器和选配软件支持串行总线泰克示波器提供了一系列选配的分析功能,简化了串行总线调试或一致性检验。本选型指南说明了示波器系列中每款产品支持哪些串行标准。 选型指南
Oscilloscope Selection GuideFrom basic signal-checking to high-performance analysis, this 10-page ion guide gives an overview of the complete range of oscilloscopes from Tektronix. Comparison tables give high-level specifications and features, and indicate the major differences between each series of oscilloscope. 选型指南
2014测试测量解决方案泰克高性能示波器、逻辑分析仪、信号源和实时频谱仪有关的主要产品信息、应用和快速参考选型图,旨在帮助您快速简便地解决您的测量挑战 选型指南
使用泰克示波器和选配软件支持串行总线泰克示波器提供了一系列选配的分析功能,简化了串行总线调试或一致性检验。本选型指南说明了示波器系列中每款产品支持哪些串行标准。 选型指南
Title Document Type
P5100A高压探头:500 MHz,100X,2.5 kV,单端,BNC 附件
P6015A高压探头;75MHZ,40KV,1000X 10 FT - 可追溯校准标准证明 附件
P6101B探头,无源;15 MHz,1X 附件
P6139B无源探头:500 MHz,10X,BNC 附件
