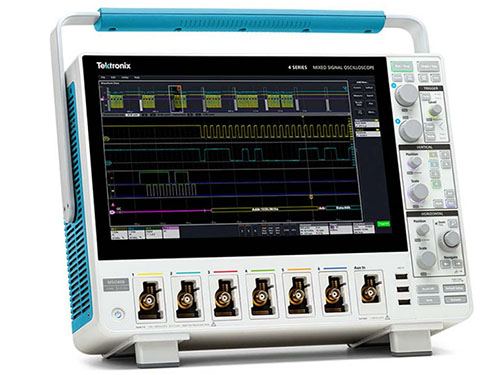

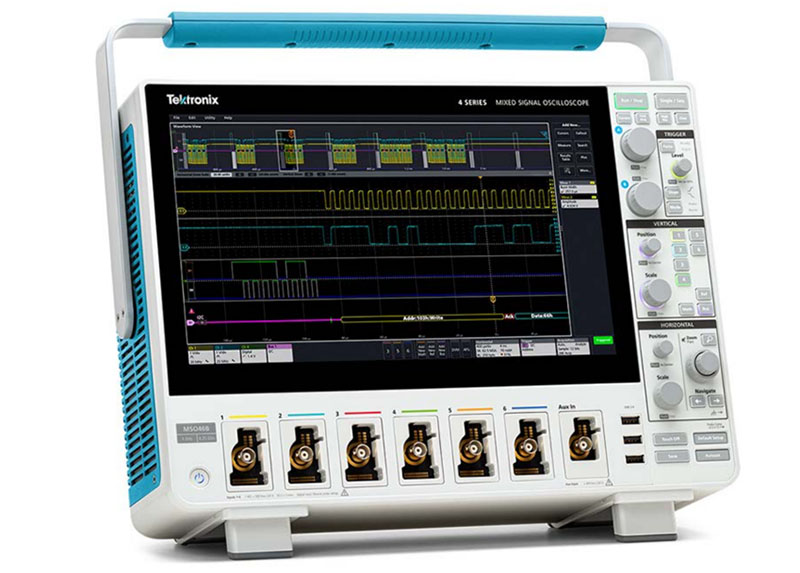

- 4系列BMSO混合信号示波器
- Tektronix泰克4系列BMS0为台式示波器的性能、分析功能和总体使用体验树立了全新的标准，非常适合调试和验证嵌入式系统和功率转换器。作为第二代产品，此仪器采用新处理平台，其响应能力提升两倍以上，显著加快测量过程和数据传输，完全支持远程操作和控制。提供4路或6路FlexChannel输入通道，让您深入了解被测对象的设计质量。高分辨率12位采样，搭配新款13.3英寸高清显示器，能以更高对比度为您显示精确的测量结果。此外，同步多通道频谱分析有助于进行噪声捕获和射频测量。卓越的测量性能与屡获大奖的直观用户界面相结合，易于快速呈现准确的结果。

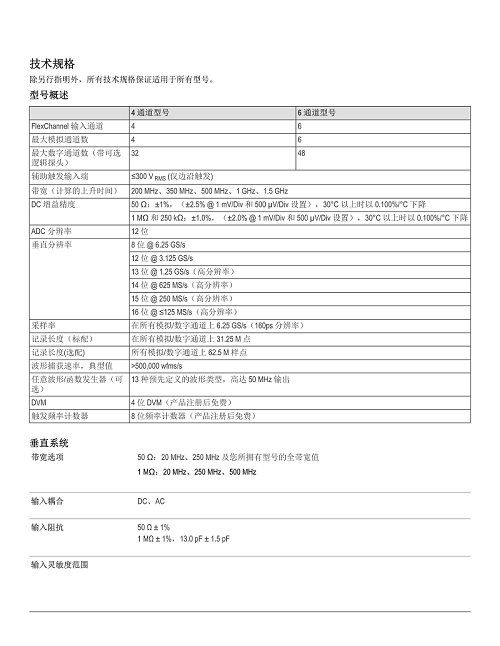

? ? ?主要性能指标
输入通道
●4 或6 FlexChannel输入
●每个FlexChannel 提供:
·一个模拟信号，可以显示为波形视图、频谱视图或同时显示为两者

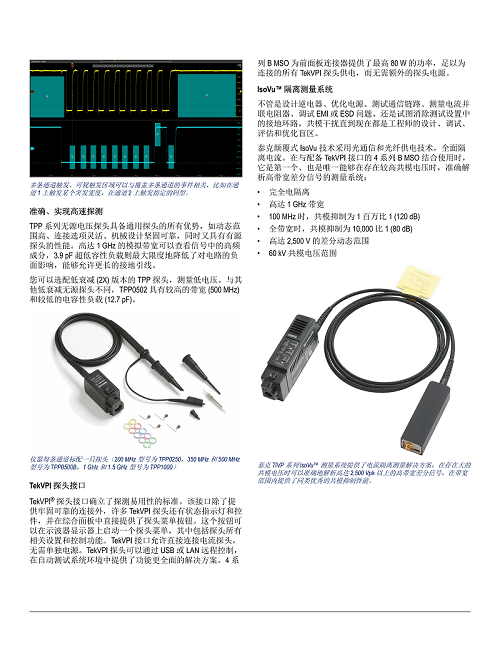

· 使用TLP058逻辑探头时8个数字逻辑输入
带宽(所有模拟通道)200 MHz、350 MHz、500 MHz、1 GHz、1.5 GHz (可升级)
采样率(所有模拟/数字通道)
·实时:6.25GS/s
记录长度(所有模拟/数字通道)
●标配31.25M点(选配升级62.5M点)
波形捕获速率
●>500,000个波形/秒
垂直分辨率
●12位 ADC
●高分辨率模式下高达16位
标准触发类型
●边沿，脉冲宽度，欠幅，超时，窗函数，逻辑，建立时间和保持时间，上升/下降时间，并行总线，序列，可视触发，视频(可选)，射频对时间(可选)
●辅助触发≤300VrMs(仅边沿触发)
标准分析
●光标:波形，V条，H条，V8H条
●测量:36项
●频谱视图:频域分析，独立控制频域和时域FastFrame”:分段内存采集模式，最大触发速率>5,000,000波形秒
●绘图:时间趋势、直方图、频谱和
●数学:基本波形代数、FFT和高级公式编辑器
●搜索:搜索任何触发标准
可选分析
●高级频谱视图

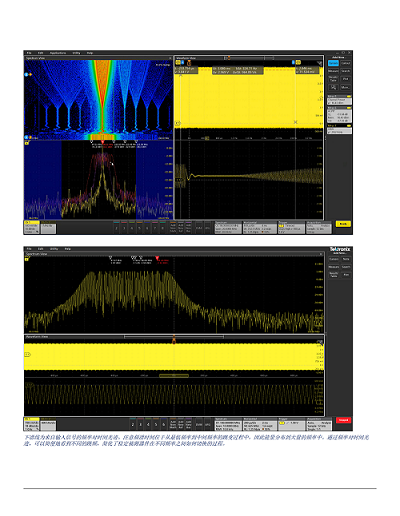

●RF与时间光迹、触发、光谱图和IQ捕获
●模板/极限测试
●高级功率测量和分析

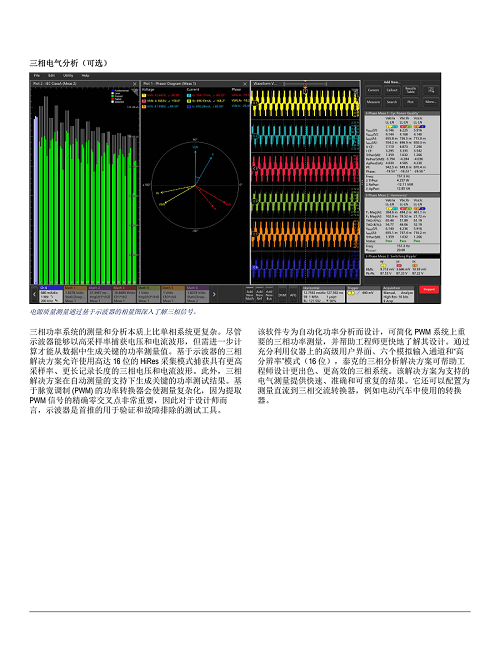

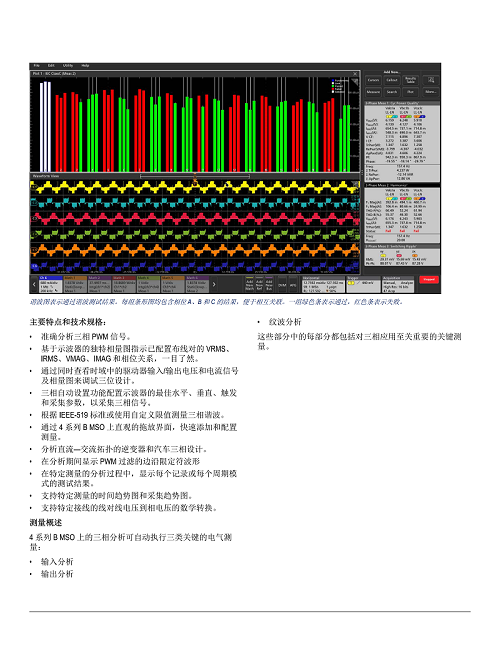

●三相电气分析(仅限6通道型号)
选配协议触发、解码和分析
PC、SPI,eSPI,13C、RS-232422/485/UART、SPMI、 SMBus.CAN, CAN FD, LIN, FlexRay, SENT, PSI5, CXPI, USB2.0、eUSB2、以太网、EtherCAT、音频、MIL-STD-1553、ARINC 429、Spacewire、NRZ、曼彻斯特、SVID、SDLC、1-Wire、MDIO 利 NFC
? ??
