泰克MDO32混合域示波器在嵌入式系统调试中的应用

　　泰克MDO32混合域示波器是一款功能强大的混合信号示波器，它不仅具备传统的模拟信号测量功能，还能进行数字信号和射频信号的测量与分析。这使得MDO32在嵌入式系统调试中，能够同时监测和分析模拟信号、数字信号以及射频信号，极大地提高了调试效率。

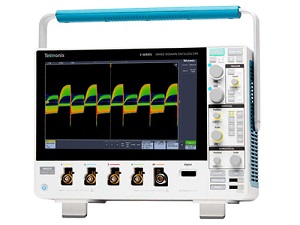

  泰克MDO32混合域示波器

　　1. 高带宽与高采样率

　　泰克MDO32示波器拥有高达1GHz的带宽和5GS/s的采样率，能够精确捕捉高频信号和快速变化的信号。这对于调试高速数字信号和射频信号尤为重要。

　　2. 多通道支持

　　MDO32支持多达8个模拟通道和16个数字通道，能够同时监测多个信号之间的关系，帮助工程师快速发现和解决问题。

　　3. 先进的触发功能

　　MDO32具备多种触发模式，包括边沿触发、脉宽触发、视频触发和串行数据触发等。这些触发模式能够精确捕捉特定的信号事件，提高调试的准确性和效率。

　　二、嵌入式系统调试中的关键技术应用

　　1. 模拟信号调试

　　在嵌入式系统中，模拟信号的处理是不可或缺的一部分。泰克MDO32混合域示波器提供了高精度的模拟信号测量功能，能够准确测量电压、电流、频率和相位等参数。通过MDO32的波形显示和分析功能，工程师可以直观地观察模拟信号的波形，及时发现信号失真、噪声和干扰等问题。

　　例如，在调试模拟传感器信号时，MDO32能够精确捕捉传感器输出的微弱信号，并通过数学函数功能对信号进行处理和分析，从而验证传感器的准确性和稳定性。

　　2. 数字信号调试

　　随着嵌入式系统功能的不断增加，数字信号的处理变得越来越复杂。泰克MDO32混合域示波器的数字通道功能可以同时监测多个数字信号，并通过逻辑分析功能对信号进行解码和分析。这对于调试复杂的数字电路和嵌入式软件非常有帮助。

　　MDO32的数字信号触发功能能够精确捕捉特定的数字信号事件，如总线读写操作、中断信号和数据传输错误等。通过分析这些事件，工程师可以快速定位和解决问题。

　　3. 射频信号调试

　　在无线通信和射频电路设计中，射频信号的调试是一个重要的环节。泰克MDO32混合域示波器内置了频谱分析功能，能够对射频信号进行频谱分析和功率测量。这使得MDO32混合域示波器在调试无线通信模块和射频电路时非常有用。

　　例如，在调试无线通信模块时，MDO32能够实时监测射频信号的频谱特性，分析信号的频率、功率和调制质量。通过频谱分析功能，工程师可以及时发现和解决射频信号的干扰和失真问题。

　　4. 混合信号调试

　　泰克MDO32示波器的混合信号调试功能是其一大亮点。它能够同时监测和分析模拟信号、数字信号和射频信号之间的关系，帮助工程师全面了解系统的运行状态和性能。

　　在嵌入式系统调试中，混合信号调试功能可以应用于多种场景，如分析模拟传感器信号与数字控制信号之间的关系、监测无线通信信号与系统时钟信号之间的同步性等。通过混合信号调试功能，工程师可以更深入地理解系统的运行机制，快速发现和解决问题。

　　三、应用案例

　　以一个实际的嵌入式系统调试案例来说明泰克MDO32混合域示波器的应用。某嵌入式系统包含一个模拟传感器、一个微控制器和一个无线通信模块。在系统调试过程中，发现无线通信模块的传输稳定性较差。

　　工程师使用泰克MDO32混合域示波器对系统进行调试。首先，通过模拟通道监测传感器输出的信号，发现信号存在轻微的失真。然后，通过数字通道监测微控制器输出的控制信号，分析信号的时序和逻辑关系。最后，通过频谱分析功能监测无线通信模块的射频信号，发现射频信号的功率不稳定。

　　通过综合分析，工程师发现传感器信号的失真导致了微控制器输出的控制信号不准确，从而影响了无线通信模块的传输稳定性。通过调整传感器电路的参数和优化控制信号的逻辑关系，问题得到了解决。
